ADUC7023BCPZ62I是一款完全集成的1 MSPS，12位數據采集系統，在單芯片上集成了高性能多通道ADC，16位/ 32位MCU和Flash / EE存儲器。

ADC由多達12個單端輸入組成。另外有四個輸入可用，但與四個DAC輸出引腳復用。ADC可以在單端或差分輸入模式下工作。ADC輸入電壓為0 V至V REF。低漂移帶隙基準，溫度傳感器和電壓比較器完善ADC外設集。

DAC輸出范圍可編程為兩個電壓范圍之一。DAC輸出具有增強功能，能夠在看門狗或軟件復位序列期間保持其輸出電壓。

這些器件采用片內振蕩器和PLL工作，產生41.78 MHz的內部高頻時鐘。該時鐘通過可編程時鐘分頻器進行路由，從中生成MCU內核時鐘工作頻率。微控制器核心是一個ARM7TDMI ®，16位/ 32位RISC機器，提供高達41的MIPS峰值性能。芯片上提供8千字節的SRAM和62千字節的非易失性Flash / EE存儲器。ARM7TDMI內核將所有內存和寄存器視為單個線性陣列。

ADuC7023包含一個高級中斷控制器。向量中斷控制器（VIC）允許為每個中斷分配優先級。它還支持嵌套中斷，每個IRQ和FIQ的最大級別為8。當組合IRQ和FIQ中斷源時，總共支持16個嵌套中斷級別。

片上工廠固件支持通過I 2 C串行接口端口進行在線下載，并通過JTAG接口支持非侵入式仿真。這些功能都集成在一個低成本QuickStart?開發系統支持此微轉換®家庭。該器件包含一個帶有五個輸出信號的16位PWM。

出于通信目的，該器件包含2×I 2 C通道，可單獨配置為主或從模式。還提供了支持主模式和從模式的SPI接口。

這些器件的工作電壓范圍為2.7 V至3.6 V，額定溫度范圍為-40°C至+ 125°C工業溫度范圍。ADuC7023采用32引腳或40引腳LFCSP封裝。還提供36球晶圓級CSP封裝（WLCSP）。

• 光網絡
• 工業控制和自動化系統
• 智能傳感器，精密儀器儀表

• 基站系統

優勢和特點

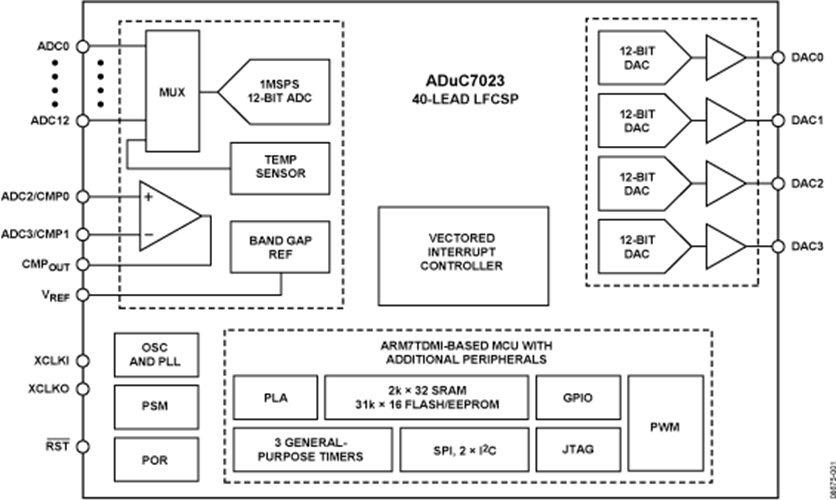

結構圖
