AD8362ARU/AD8362ARUZ是一款真正的均方根響應功率檢波器，具有65 dB的測量范圍。它適用于各種高頻通信系統和需要對信號功率進行精確響應的儀器。它易于使用，只需要一個5 V的電源和幾個電容器。它可以從任意低頻到3.8 GHz以上工作，并接受-52 dBm至+8 dBm的輸入，其波峰因數是典型的正交幅度調制（QAM）和正交頻分復用（OFDM）調制方案。

如若您需要購AD8362ARU/AD8362ARUZ，請點擊右側客服聯系我們！??！

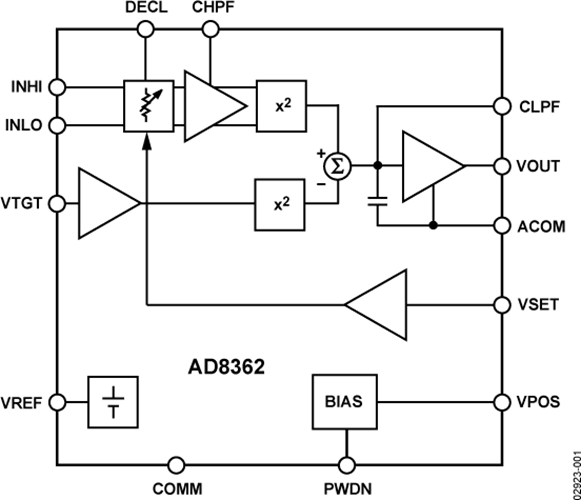

輸入信號加到電阻梯形衰減器，該梯形衰減器包括可變增益放大器（VGA）的輸入級。使用專有技術對12個抽頭點進行平滑插值，以提供連續可變衰減器，該衰減器由施加于VSET引腳的電壓控制。產生的信號應用于高性能寬帶放大器。其輸出由精確的平方律檢測器單元測量。然后對波動的輸出進行濾波，并與相同的平方器的輸出進行比較，其輸入是施加到VTGT引腳的固定直流電壓，通常是VREF引腳提供的1.25 V的精確基準電壓。

這些平方單元的輸出差異集成在高增益誤差放大器中，在VOUT引腳上產生電壓，具有軌到軌功能。在控制器模式下，這種低噪聲輸出可用于改變主機系統RF放大器的增益，從而平衡設定值與輸入功率。可選地，VSET處的電壓可以是RF信號的幅度調制的復制品，在這種情況下，總體效果是在檢測和低通濾波之前去除調制分量。通過在CLPF引腳上添加外部電容，可以無限制地降低平均濾波器的轉折頻率。AD8362可用于確定具有復雜低頻調制包絡的高頻信號的真實功率，或簡單地確定為低頻均方根電壓表。

用作功率測量設備，VOUT綁定到VSET。然后輸出與輸入的均方根值的對數成比例。換句話說，讀數直接以分貝表示，并且方便地按每十倍1 V或50 mV / dB進行縮放; 其他斜坡很容易安排。在控制器模式下，施加到VSET的電壓確定輸入所需的功率電平，以使與設定點的偏差無效。輸出緩沖器可以提供高負載電流。

當PWDN引腳上的邏輯高電平關斷時，AD8362的功耗為1.3 mW。它在25°C時的標稱工作電流20 mA內大約20μs內上電。AD8362采用16引腳TSSOP封裝，工作溫度范圍為-40°C至+ 85°C。

應用

優勢和特點

• 完整的校準測量/控制系統
• 精確的rms-dc轉換，從50 Hz到3.8 GHz
• 輸入動態范圍> 65 dB：50Ω時為-52 dBm至+8 dBm
• 波形和調制無關，例如GSM / CDMA / TDMA
• 線性分貝輸出，標度為50 mV / dB
• 法律一致性誤差為0.5 dB
• 所有功能溫度和供應穩定
• 工作電壓為4.5 V至5.5 V，24 mA
• 斷電能力為1.3 mW
