HMC702LP6CE小數N分頻頻率合成器 ADI現貨

發布時間：2019-02-26 14:15:42 瀏覽：1649

HMC702是一款SiGe BiCMOS小數N分頻頻率合成器。該頻率合成器內置一個8GHz 16位RF N分頻器、一個24位Σ-Δ調制器、一個極低噪聲數字鑒頻鑒相器(PFD)和一個精密控制電荷泵。此外，該頻率合成器還支持外部步進調諧VCO。

該小數分頻頻率合成器采用高級Σ-Δ調制器設計，支持超精細頻率步長。該頻率合成器能夠改變鑒頻鑒相器(PFD)增益和PFD周跳特性。相比傳統PFD，該特性可使得到新頻率所需時間縮短50%。另外，由于具有超低帶內相位噪聲，因此支持更寬的環路帶寬，從而可以實現更快的跳頻。

該頻率合成器內置線性掃頻器功能，只需一個外部或自動掃描觸發器，便能以各種掃描時間、極性和駐留執行線性調頻。

通用輸出(GPO)總線支持使用多個VCO。此外，頻率合成器具有多個輔助時鐘生成模式，可通過GPO訪問。

品牌	型號	貨期	庫存
ADI	HMC702LP6CE	1周	100

如若您需要購買HMC702LP6CE，請點擊右側客服聯系我們！！！

應用

優勢和特征

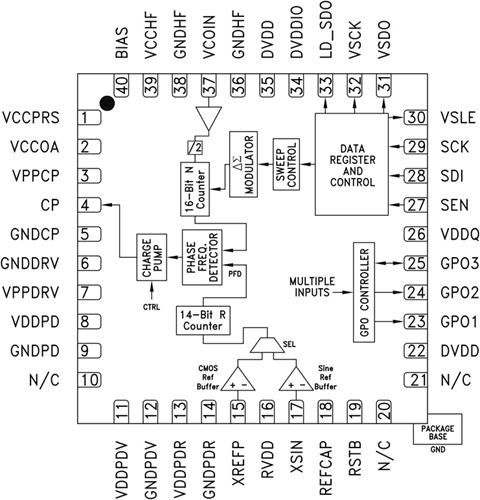

示意圖

深圳市立維創展科技代理銷售ADI現貨產品，致力于為廣大客戶提供低價格、高質量、有保障的產品，提供優質的售前與售后服務技術。如您有任何產品需求以及服務請聯系我們客服人員，我們會再第一時間內為您解決問題。
