Cyntec電源模塊的電流操控型是什么？

發布時間：2020-03-17 10:45:41 瀏覽：2785

Cyntec電源模塊的電流操控型是什么？電流操控型就是將實踐的電感電流和電壓外環設定的電流值分別接到PWM比較器的兩頭進行比較，用來操控開關管。

電流型操控是指將差錯放大器輸出信號與采樣到的電感峰值電流進行比較。從而對輸出脈沖的占空比進行操控，使輸出的電感峰值電流隨差錯電壓改變而改變。電流操控型是一個一階體系，而一階體系是無條件的安穩體系。是在傳統的 PWM 電壓操控的基礎上，添加電流負反應環節，使其成為一個雙環操控體系，讓電感電流不在是一個獨立的變量，從而使開關變換器的二階模型變成了一個一階體系信號。與單一閉環的電壓操控形式比較，電流形式操控是雙閉環操控體系，外環由輸出電壓反應電路構成，內環由互感器采樣輸出電感電流構成。在該雙環操控中，由電壓外環操控電流內環，即內環電流在每一開關周期內上升，直至到達電壓外環設定的差錯電壓閡值。電流內環是瞬時快速進行逐個脈沖比較作業的，而且監測輸出電感電流的動態改變，電壓外環只負責操控輸出電壓。因此電流型操控形式具有比起電壓型操控形式大得多的帶寬。

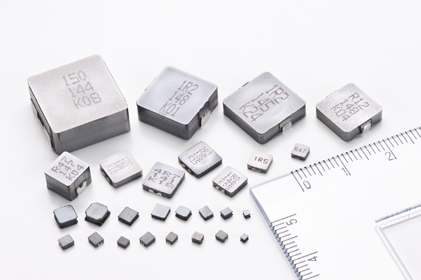

Cyntec電源模塊的電流操控型是什么？

電流型操控形式有不少優點：線性調整率非常好;整個反應電路變成了一階電路，因為反應信號電路與電壓型比較，減少了一階，因此差錯放大器的操控環補償網絡得以簡化，安穩度得以進步而且改進了頻響，具有更大的增益帶寬乘積;具有瞬時峰值電流限流功用;簡化了反應操控補償網絡、負載限流、磁通平衡等電路的規劃，減少了元器件的數量和本錢，這對進步開關電源的功率密度，實現小型化，模塊化具有重要的含義。當然了也有缺陷，例如占空比大于 50%時體系可能出現不安穩性，可能會產生次諧波振蕩;另外，在電路拓撲結構挑選上也有限制，在升壓型和降壓—升壓型電路中，因為儲能電感不在輸出端，存在峰值電流與均勻電流的差錯，對噪聲靈敏，抗噪聲性差等等。關于這樣的缺陷現在已經有了解決的計劃，斜波補償是很必要的一種方法。

深圳市立維創展科技主要提供微波功率放大器芯片和進口電源模塊產品，代理品牌包含AMCOM、PICO、Cyntec、CUSTOM MMIC、RF-LAMBDA、ADI、QORVO、MA-COM、SOUTHWEST西南微波等，立維創展致力為客戶提供高品質、高質量、價格公正的微波元器件產品。立維創展授權代理經銷Cyntec全線產品，并為中國大陸市場提供技術支持。歡迎咨詢。
