LXDC2HL18A-052村田L(fēng)XDC系列電源模塊
發布時間:2020-08-31 15:08:10 瀏覽:3967

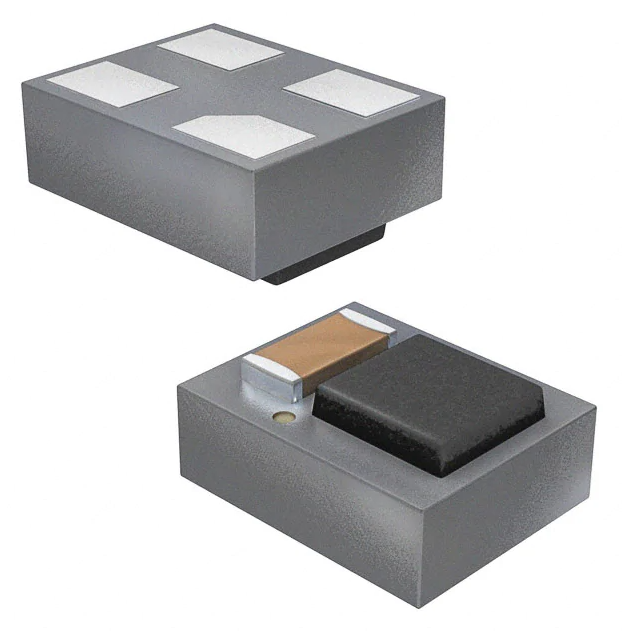

LXDC2HL18A-052是一種適用于空間或噪聲靈敏度有限的低功率步進DC-DC轉換器。LXDC2HL18A-052器件采用電感嵌入鐵氧體基板,以降低輻射EMI噪聲和傳導噪聲。
LXDC2HL18A-052通過增加輸入/輸出電容,可以替代LDO。LXDC2HL18A-052的低噪聲和易組裝特性確保了可靠的供電質量。
LXDC2HL18A-052器件在輕負荷下工作在PFM模式下,延長電池壽命。在重載時,采用同步整流技術自動切換到PMW模式,以保持高效率。
LXDC2HL18A-052器件即使在PFM模式下也能提供良好的輸出電壓精度。LXDC2HL18A-052在整個電流范圍內(0-600mA)保持了2%的直流電壓精度,顯示了PFM模式和PWM模式之間非常平滑的模式轉換。LXDC2HL系列廣泛應用于基站、平板、UWB模塊和其他項目。
LXDC2HL18A-052特性
采用電感嵌入鐵氧體基板,EMI噪音低,占用面積小(5mm2)。
3 MHz工作采用同步整流技術,效率高。
PFM/PWM自動模式切換功能
低紋波電壓PFM模式下PFM模式與PWM模式的平滑模式轉換
全負荷電流范圍內直流電壓精度2%
寬輸入電壓范圍:2.3≤5.5V
最大負載電流:600 mA(取決于輸出電壓)
固定輸出電壓:0.8V-4V(工廠設置,50 mV級)
內部軟啟動,過流保護
Murata(村田)公司是一家性能優良的電子原料、最先進的電子元器件和多功能高密度模塊的設計制造企業。Murata電源模塊應用領域包括手機、家用電器、汽車相關應用、能源管理系統、醫療保健設備等。
深圳市立維創展科技有限公司,授權代理經銷Cyntec全線產品,并為中國大陸市場提供技術支持。
