ARRA高功率同軸衰減器50 至 100 瓦

發布時間：2021-07-16 17:02:49 瀏覽：1695

ARRA衰減器通常由電阻材料制作而成，電阻是同軸衰減器的基本形式，由其產生的電阻衰減器網絡是通過一定工藝技術的集總參數衰減器，電阻材料存放在不同頻率段的射頻微波電路結構中，產生相對應的頻率衰減器如果是大功率衰減器，體積必須增大，關鍵是散熱設計。

行業市場上的大多數衰減器都是基于厚膜或薄膜阻抗設計，這類阻抗設計是絲網印刷或沉積在陶瓷基板（通常是氧化鈹）上。這種技術應用需要特殊的處理、工藝和技術。這種方式非常適用于小功率衰減器，但要實現1kW的水平將是非常艱難和昂貴的幸運的是，衰減器選用標準的現成產品，以經濟高效的形式提供高平均和峰值功率處理能力衰減器是一種耗能元器件，在耗電量后會變成熱，因而，確認材料結構后，確認衰減器的功率容量，如果衰減器的功率超出此限制值，衰減器將燒毀。

深圳市立維創展科技有限公司，授權代理銷售ARRA產品，歡迎客戶咨詢。

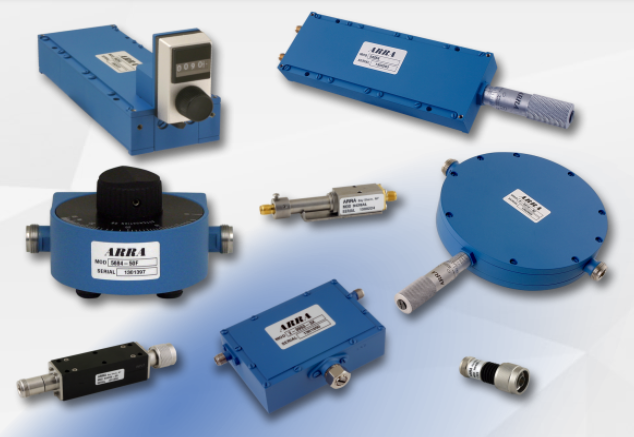

ARRA高功率同軸衰減器

一般規格

頻段 500 -12000 MHz

對于所有衰減值連續可變

許多型號表現出平坦的衰減與頻率特性

N 型或 SMA 母頭連接器是標準配置

非接觸式

插入損耗 0.5 dB 最大值

VSWR 1.50 最大值

直接校準模型

材料：主體：鋁
連接器：MIL-C-39012

表面處理：ARRA Blue per Mil-C-22750（50 瓦型號）或高溫黑色（100 瓦型號）

頻率范圍	衰減范圍	衰減與頻率	射頻功率	構成因素	型號
(GHz)	(dB)	（±dB）	（平均 W）
0.5-1.0	10	不適用	50	00-1824	214673
0.925-1.225	15	0.5	50	00-1824	2-3487-15A
	30	不適用	50	00-1824	2-3487-30A
1.0-2.0	10	1	50	00-1824	579915
	20	不適用	50	00-1824	3487-20
	30	不適用	50	00-1824	3487-30
2.0-4.0	10	0.75	50	00-1824	945158
	20	不適用	50	00-1824	4487-20
	30	不適用	50	00-1824	4487-30
4.0-7.0	10	1	100	687	1284833
7.0-11.0	10	1	100	687	1650076
7.0-12.0	10	不適用	100	687	5-6417-10
