Synergy微波低通、帶通和高通濾波器

發布時間：2021-09-14 16:28:20 瀏覽：1455

濾波器是選擇工作頻率的裝置，能夠根據數據信號中的特定工作頻率成分，大幅度的衰減其它工作頻率成分。充分利用濾波器的這種選擇作用，能夠過濾影響噪音和頻譜分析。簡單來說，能夠根據數據信號中的特定工作頻率成分，大幅度的衰減或抑制其它工作頻率成分的裝置和系統被稱為濾波器。

Synergy微波低通、帶通、高通濾波器適用于收發器IF濾波器、無線通訊、商業服務和軍事系統應用的最佳性能指標、低損耗、高抑制濾波器。

深圳市立維創展科技是Synergy的經銷商，主要提供Synergy微波壓控振蕩器、晶體振蕩器、鎖相振蕩器、鎖相環頻率合成器、混頻器等產品，產品位于美國北部的直接通道，快速響應中國客戶的需求。歡迎咨詢。

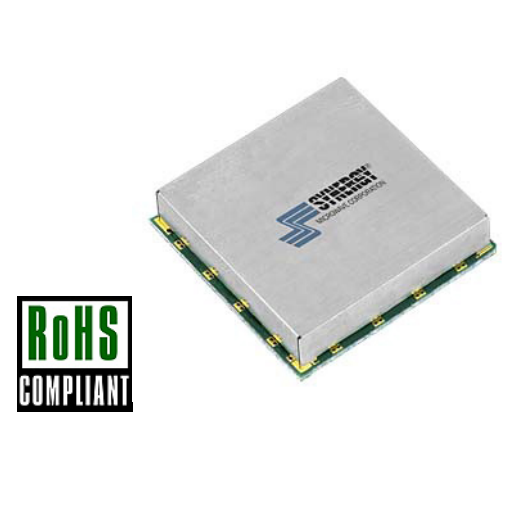

Synergy微波低通、帶通和高通濾波器

低通濾波器

模型	通帶頻率 (兆赫)	3 dB 截止 (MHz)	阻帶頻率	VSWR（通帶）
FLP-12	直流 - 10.7	12	頻率 (MHz)分貝（最小）213519251620	1.30 :1
FLS-12	直流 - 10.7	12	頻率 (MHz)分貝（最小）213519251620	1.30 :1
FLP-24	直流 - 21	24	頻率 (MHz)分貝（最小）423537253220	1.70:1
FLP-90	直流 - 82.8	24	頻率 (MHz)分貝（最小）423537253220	1.71:1
FLS-24	直流 - 21	24	頻率 (MHz)分貝（最小）423537253220	1.70:1
FLHS-33	直流 - 2	33	——	1.70:1
FLS-33	直流 - 30	33	頻率 (MHz)分貝（最小）583551254420	1.70:1
FLS-100	直流 - 92	100	頻率 (MHz)分貝（最小）175351552513320	1.70:1
FLS-154	直流 - 140	154	頻率 (MHz)分貝（最小）270352352520820	1.70:1
FLP-570	直流 - 520	570	頻率 (MHz)分貝（最小）995358802576520	1.70:1
FLS-570	直流 - 520	570	頻率 (MHz)分貝（最小）995358802576520	1.70:1
FLP-850	直流 - 780	850	頻率 (MHz)分貝（最小）148535131525113020	1.70:1
FLS-850	直流 - 780	850	頻率 (MHz)分貝（最小）148535131525113020	1.70:1
FLS-965	直流 - 875	965	頻率 (MHz)分貝（最小）169035159525149520	1.70:1
FLS-1100	直流 - 1000	1100	頻率 (MHz)分貝（最小）1925年35181525170020	1.70:1
AFLS-6	直流 - 6	——	——	1.5:1
FLP-220	直流 - 220	——	——	1.70:1
FLS-220	直流 - 220	——	——	1.70:1
FLS-220LF	直流 - 220	——	——	1.70:1
LPS-2000	直流電 - 2000	——	——	1.25:1

帶通濾波器

模型	中心頻率 (兆赫)	插入損耗 (dB)	通帶 (MHz)	40 分貝帶寬 (MHz)	35 分貝帶寬 (MHz)	20 分貝帶寬 (MHz)	VSWR（典型值）
FIS-21.4LF	21.4	1.5	19.6 - 23.2	6.8 - 64.2	——	14.9 - 27.8	1.3:1
FIS-30	30	1.5	27.5 - 32.5	9.3 - 90	——	21 - 39	——
FIS-50	50	1.5	45.8 - 54.3	15.8 - 150	——	35 - 65	——
FIS-60	60	1.5	54.9 - 65.1	19 - 180	——	42 - 78	——
FIS-70	70	1.5	64 - 75.9	20.3 - 210	——	49 - 91	——
TFIS-70	70	1.5	64 - 75.69	20.3 - 210	——	49 - 91.69	——
FNS-10.7	10.7	1.7	10.2 - 11.2	——	5.1 - 22.5	——	1.5:1
FNS-200	200	2.7	190 - 210	——	95 - 420	——	1.5:1
FNS-400	400	3	380.9 - 420	——	190.5 - 840	——	1.5:1
FNS-450	450	3	428.6 - 472.5	——	214.3 - 945	——	1.5:1
FNS-500	500	3	475.2 - 525	——	238.1 - 1050	——	1.5:1
FBS-11	10.7	3.5	——	8.5 - 12.85	——	9.63 - 11.8	——
FBS-30	30	3.5	——	24 - 36	——	27 - 33	——
FBS-50	50	4	——	40 - 62	——	45 - 56	——
FBS-140	140	5	——	108 - 178	——	120 - 160	——

高通濾波器

模型	通帶 (dB)	3 dB 截止頻率(MHz)	阻帶頻率 (MHz) >35 分貝	阻帶頻率 (MHz) >23 分貝	阻帶頻率 (MHz) >20 分貝	類型。通帶駐波比
FHS-10	50	10	5	6	7	1.70:1
FHS-20	100	20	10	13	15	1.70:1
FHS-27	150	27	14	17	20	1.70:1
FHS-45	250	45	23	29	34	1.70:1
FHS-55	300	55	28	35	41	1.70:1
FHS-64	300	64	32	40	48	1.70:1
FHS-127	630	127	65	80	95	1.70:1
FHS-182	850	182	90	110	135	1.70:1
FHS-270	1200	270	135	170	200	1.70:1
FHS-410	1400	410	205	255	305	1.70:1
FHS-545	1600	545	225	320	410	1.70:1
FHS-680	1900	680	340	425	510	1.70:1
FHS-795	2000年	795	400	500	600	1.70:1
