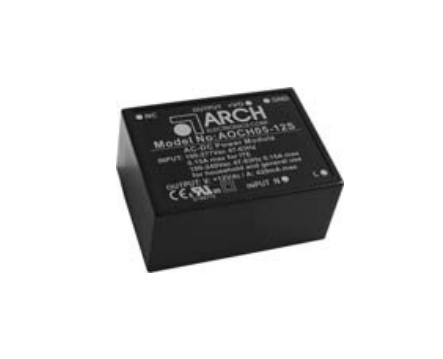

ARCH交直流電源模塊AOCH05
發布時間：2021-12-29 17:14:09 瀏覽：1247
ARCH交直流電源模塊ARCHS新系列AOCHO5（5W）選用與AOC系列同樣的插腳設計方案，有利于替換，安全性能從UL60950升級至UL62368。
ARCH交直流電源模塊AOCH05在-40°Cto+70°C的寬工作溫度范圍內，將電源模塊輸入條件從90VAC提升到305VAC。
ARCH交直流電源模塊AOCH05完全保護（OCP、OVP、短路）和EMCB級排放法規遵從性，不需要任何外部組件，這些基本都是易于使用且極具成本效益的PSU解決方案。
特征：
超緊湊規格尺寸：1.46x1.08x0.69英寸；
通用型輸入范圍90-305VAC，47-440Hz；
輸入/輸出隔離4000VAC；
工作環境溫度范圍-40°C至+70°C；
空載功能損耗<0.1W；
操作狀態5000m (UL/IEC/EN62368-1)；
滿足EMC標準，不需要外部組件；
安全認證滿足UL/IEC/EN62368-1、IEC/EN60950-1、IEC/EN60335-1、IEC/EN61558-2-16；
深圳市立維創展科技授權代理ARCH電源模塊產品，提供高效率，高品質與小尺寸特性的產品滿足市場趨勢和需求，并提供技術支持服務，歡迎咨詢。
輸入規格/輸入規格 |
電壓 | 90~305 VAC 或 120~430 VDC |
|
頻率 | 47-440赫茲 |
|
浪涌電流 (<500us) | 30 A (115 VAC) /
60 A (230 VAC) | （最大限度。） |
漏電流 | 0.25 毫安 | （最大限度。） |
輸出規格/輸出規格 |
力量 | 5 | （最大限度。） |
電壓 | 3.3、5、12、24 |
|
電壓精度
（滿載和標稱輸入電壓） | ±2% |
|
線路調節
（滿載時 LL 至 HL） | 3.3S,5S:±0.2%
--------------------------------
12S,24S:±0.1% | （典型） |
負載調節
（滿載時為 0% 至 100%） | 3.3S：±1%
--------------------------------
其他：±0.5% | （典型） |
紋波和噪音 | 3.3S,5S:<100mV (Vp-p)
--------------------------------
12S:<150mV (Vp) -p)
--------------------------------
24S:<200mV (Vp-p) | （最大限度。） |
|
|
|
保護/保護規格 |
過功率保護 | 打嗝技術，自動恢復 ≧ 115% Io |
過壓保護 | 齊納二極管鉗位 |
短路保護 | 打嗝模式，
無限期（自動恢復） |
環境規格/環境規格 |
工作溫度 | -40 °C 至 +70 °C |
|
貯存溫度 | -40 °C 至 +85 °C |
|
溫度系數 | ±0.02%/℃ |
濕度 | 95% 相對濕度 |
|
振動 | IEC60068-2-27
(10~500Hz, 2G 10min./1cycle,60min. 每個沿 X, Y, Z 軸) |
震驚 | IEC60068-2-6 |
|
操作時的海拔高度
(UL / IEC / EN 62368-1) | 5000米 |
|
安全與電磁兼容 |
隔離電壓
（輸入到輸出） | 4000 伏交流電 |
|
機構批準 | UL / IEC / EN 62368-1、
IEC / EN 60950-1、
IEC / EN 60335-1、
IEC / EN 61558-2-16 |
|
EMI
（傳導和輻射發射） | EN 55032 B 類 |
|
EMS
（抗噪性） | EN 55035 |
|
其他 / 其他 |
尺寸
（公差±0.5mm） | 37.0 x 27.5 x 17.5 毫米
1.46 x 1.08 x 0.69 英寸 |
重量 | 24 克 |
案例材料 | 帶玻璃纖維的塑料樹脂
（可燃性符合 UL 94V-0） |
冷卻方式 | 自由空氣對流 |
|
