Marki射頻/微波倍增器

發布時間：2022-01-10 17:23:38 瀏覽：1434

Marki射頻/微波倍增器是非線性元器件，它能合理有效地形成輸入數據信號頻率的整數倍的輸出數據信號。Marki射頻/微波倍增器輸入頻率稱之為“基波”頻率，具備基波倍數的輸出數據信號稱之為“諧波”。Marki射頻/微波倍增器的重要指標值包括基波與所需諧波之間的轉換損耗率、多余諧波的控制、輸入所需工作功率、輸出功率和倍增器的附加相位噪聲。Marki的表面貼裝MMIC倍增器使用封裝在行業標準QFN中的優化芯片。Marki倍增器包括平衡倍增器、放大器倍增器和非線性傳輸線。

特點

高抑制不必要的諧波，放松典型使用的濾波要求和中等輸入功率要求；

提供具備更高抑制的高功率組合；

具有內置放大器的X2和X4模塊提供方便的現成乘法級，具備增益和低工作功率輸入要求；

NLTL為梳狀形成和毫米波提供低殘余相位噪聲倍增；

深圳市立維創展科技是Marki的經銷商，優勢提供Marki毫米波產品現貨服務，并提供技術支持，歡迎咨詢。

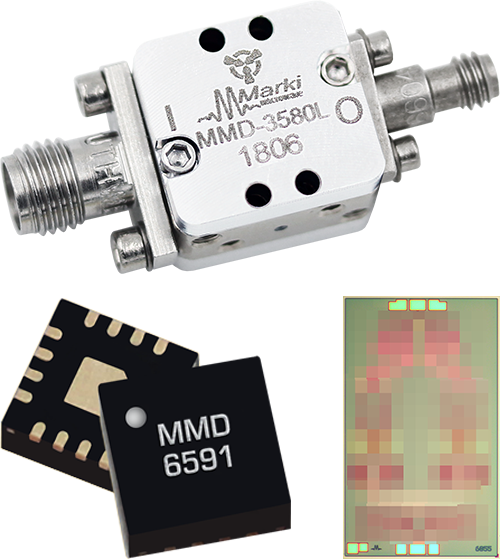

Marki射頻/微波倍增器

Passive x2/x4

	Input [GHz]		Output [GHz]
Model	Low	High	Low	High	Conversion Loss [dB]	Suppression F (dBc)	Suppression 3F (dBc)	RoHS
MLD-0416SM	2	8	4	16	12	40	40	Y
MMD-1030H	5	15	10	30	12	41	51	Y
MMD-1030HSM	5	15	10	30	12	34	46	Y
MMD-1648L	8	24	16	48	15	44	69	Y
MMD-1250H	6	25	12	50	10	32	40	Y
MMD-2050LSM	10	25	20	50	12.5	35	46	Y
MMD-2050HSM	10	25	20	50	12.5	33	40	Y
MMD-2060L	10	30	20	60	11	37	41	Y
MMD-2060H	10	30	20	60	10.5	38	39.5	Y
MMD-3567L	17.5	33.5	35	67	11	38	44	Y
MMD-3580L	17.5	40	35	80	11	38	44	Y
MMD-20100H	10	50	20	100	10	24.5	33	Y
MMQ-40125H	10	31.25	40	125	20	19	12	Y

Active x2/x4

	Input [GHz]		Output [GHz]		Input Level [dBm]
Model	Low	High	Low	High	Low	High	Output Level [dBm]	Typical Suppression [avg]	Bias [V/mA]	RoHS
ADA-0416	2	8	4	16	+0	+6	+16	28	+7V/-0.15V@300mA	Y
ADA-1030	5	15	10	30	+0	+6	+16	30	+7V/-0.15V@300mA	Y
ADA-2052	10	26	20	52	-6	+2	+16	30	+4V/-0.6V@400mA	Y
AQA-2156	5.25	14	21	56	-2	+6	+20	-	+4V/-5V@300mA	Y

NLTL Comb Generators

	Input [GHz]		Output [GHz]
Model	Low	High	Low	High	Drive Level [dBm]	RoHS
NLTL-6273SM	0.7	5	0.7	24	20	Y
NLTL-6794SM	0.1	1	0.1	30	+20	Y
NLTL-6273	0.7	5	0.7	40	20	Y
NLTL-6796SM	0.5	3.5	0.5	50	+20	Y
NLTL-6275	3	15	3	85	20	Y

Legacy

	Input [GHz]		Output [GHz]
Model	Low	High	Low	High	Conversion Loss [dB]	Suppression F (dBc)	Suppression 3F (dBc)	RoHS
D-1505	1.5	5	3	10	10	25	30	N
D-0308	3	8	6	16	9	25	30	N
