TPS82140降壓轉換器
發布時間：2022-02-28 17:03:44 瀏覽：1526

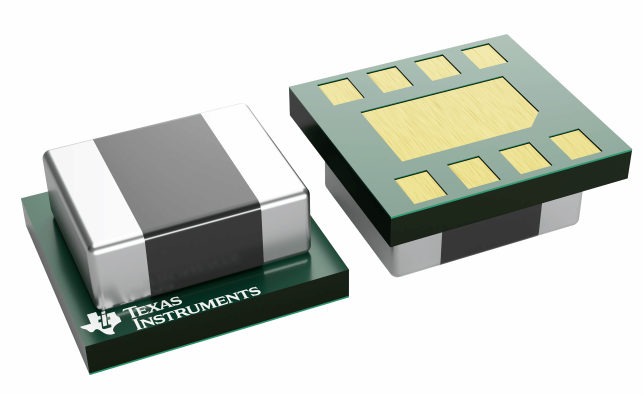

TPS82140是款17V輸入、2A降壓轉換器MicroSiP?電源模塊通過優化，具備解決方案小、工作效率高的優勢。TPS82140集成了同步降壓變換器和電感，優化了設計，減少了外部元器件的數量，減少了印刷電路板（PCB）的使用面積。TPS82140選用緊湊而薄的封裝形式，適用于通過標準表面貼裝機器設備實現自動組裝。為了最大限度地提高工作效率，TPS82140在標稱開關頻率為2.0MHZ的脈寬調制（PWM）模式下運行，并在輕載電流條件下自動進入低能耗工作模式。在低能耗模式下，TPS82140靜態運行電流的典型值為20μa，選用DCS-Control?在拓?fù)浣Y(jié)構上，TPS82140可以獲得優質的負載暫態性能和精準的輸出電壓穩定。
特性
?3.0mmx2.8mmx1.5mmMicroSiP?封裝形式
?輸入電壓范圍：3.0V至17V
?2A持續輸出電流
?DCS-Control?拓?fù)浼夹g(shù)應用
?在輕負載條件下實現高效率的低電量模式
?20μA靜態運行電流
?0.9V至6V可控制輸出電壓
?可實現最低壓降的100%占空比
?開關電源正常輸出
?具備跟蹤功能的可編程軟啟動
?熱斷開保護
?與TPS82130和TPS82150引腳對引腳兼容
?-40°C至125°C的工作溫度范圍
?使用TPS82140并借助WEBENCH?電源設計器創建定制設計方案
應用領域
?工業應用
?電信網絡和網絡應用
?固態硬盤
?反向開關電源
但由于TI的大面積缺料情況，很多客戶面臨超高價調貨的情況，甚至于渠道貿易商價格超過50倍正常行情。
而知名電源制造商臺達旗下Cyntec產品，早已推出uPOL 電源模塊產品MUN12AD03-SEC， 其與TPS82140原位替代，完美解決，大量現貨供應。
型號 | 輸入電壓 | 輸出電壓 | 電流 | 體積 |
TPS82140 | 3.0~17V | 0.9~6V | 2A | 3.0*2.8*1.5mm |
MUN12AD03-SEC | 4.5V~17V | 0.8V~5.5V | 3A | 3.0mm*2.8mm*1.5mm |
深圳市立維創展科技授權代理Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。
詳情了解MUN12AD03-SEC請點擊：http://m.nfda.cn/article/3112.html
