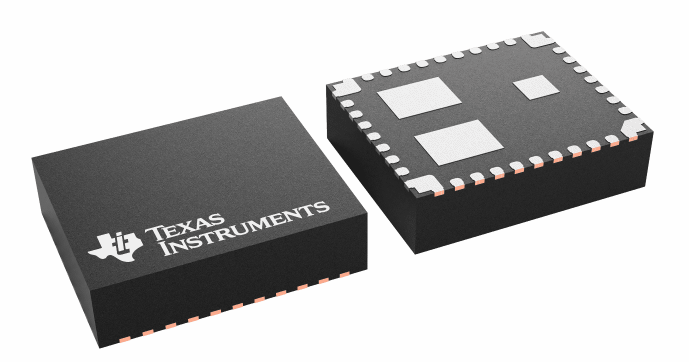

LMZ30606降壓模塊（集成電感器）

發布時間：2022-03-11 17:05:05 瀏覽：1218

LMZ30606 SIMPLES WITCHER?電源模塊是款便于應用領域的集成電源解決方案，它將6ADC/DC轉換器與功率金屬氧化物半導體場效應晶體管（MOSFET）、屏蔽電感器和無源元件結合在一個半高QFN封裝中。這種整體電源解決方案只需要3個外部元器件，不需要回路補償和磁性元器件選擇操作過程。

LMZ30606降壓模塊9mm×11mm×2.8mmQFN封裝可以輕松焊接到印刷電路板上，并且可以完成緊湊型的負載點設計，工作效率超過90%，功耗優異，對環境的熱阻抗僅為12°C/w。當環境溫度為85°C且沒有氣流時，LMZ30606可以提供6A的全輸出電流。LMZ30606提供了分離負載點設計的靈活性和功能集，特別適合為高性能DSP和FPGA供電。先進性的封裝工藝可以提供與標準QFN安裝和測試技術兼容的經久耐用安全可靠電源解決方案。

特性

?完整性的集成式電源解決方案可完成小規格尺寸和扁平設計

?9mmx11mmx2.8mm封裝-與LMZ30602&LMZ30604引腳兼容

?效率高達96%

?寬輸出電壓調整范圍0.8V至3.6V，標準精度為±1%

?可調式開關頻率（500kHz至2MHz）

?與外部時鐘同步

?可調式慢速啟動

?輸出電壓排序/跟蹤

?電源正常輸出

?可編程欠壓鎖定(UVLO)

?輸出過流保護

?超溫保護

?工作溫度范圍：-40°C至85°C

?提高的散熱性能：12°C/W

?滿足EN55022B類輻射標準-集成屏蔽電感器

?使用LMZ30606并借助WEBENCH?電源設計器創建定制設計方案

應用領域

?寬帶和通信基礎設施

?自動化測試和醫用設備

?緊湊型PCI/PCI快速接口/PXI快速接口

?DSP和FPGA負載點應用

?高密度分布式電源系統

由于TI的大面積缺料情況，很多客戶面臨超高價調貨的情況，甚至于渠道貿易商價格超過50倍正常行情。

而知名電源制造商臺達旗下Cyntec產品，早已推出uPOL 電源模塊產品原位替代，完美解決，大量現貨供應。

深圳市立維創展科技授權代理Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。

詳情了解Cyntec請點擊：http://m.nfda.cn/brand/16.html
