?TI非隔離電源模塊產品與替代方案

發布時間：2022-03-24 16:41:00 瀏覽：1861

常規的分立設計電源方案，應用靈活，但帶來的問題也比較明顯：

隨著功率增加，各元器件的體積和散熱的問題更加復雜；
更多的噪聲、紋波的問題，也給工程師的能力帶來挑戰；

而現在的產品設計，趨向精細化、智能化，TI較好地提出了模塊化的產品方案，即將DC-DC芯片、阻容感集成在一起，同時也大幅減少了EMI影響，工程師也就不需要花費太多的時間在電源方向。

微型模塊式的電源方案，如用在FPGA上，既能滿足高頻FPGA的電源紋波，也能大幅減少占板空間達到60%，其已經廣泛被XILINX、INTEL相關項目使用。

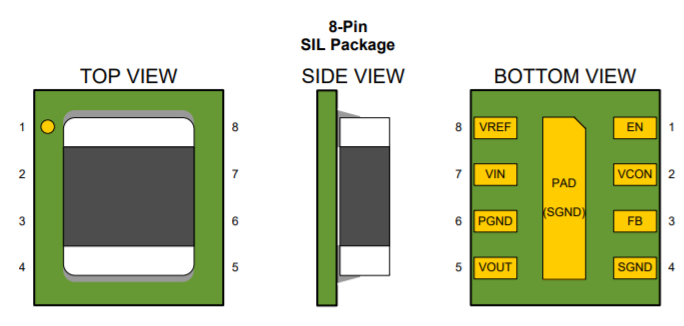

TI的非隔離DC-DC電源模塊，其中采用uSIP封裝的產品如下：

型號	電流	輸入電壓	輸出電壓	封裝尺寸
LMZ10501	1A	2.7~5.5V	0.6~3.6V	3*2.6mm
LMZ20501	1A	2.7~5.5V	0.8~3.6V	3.53.51.75mm
LMZ20502	2A	2.7~5.5V	0.8~3.6V	3.53.51.75mm
LMZ21701	1A	3~17V	0.9~6V	3.53.51.75mm
LMZ30602	2A	2.95~6V	0.8~3.6V	9*11mm
TPS543320	3A	4.0~18V	0.5~7V	3*2.5mm
TPS54318	3A	2.95~6V	0.8~4.5V	3*3mm
TPS54319	3A	2.95~6V	0.8~4.5V	3*3mm
TPS54418	4A	2.95~6V	0.8~4.5V	3*3mm
TPSM82810	4A	2.75~6V	0.5~5.5V	2.8*3.0mm
TPSM82813	3A	2.75~6V	0.6~5.5V	2.8*3.0mm
TPSM82822	2A	2.4~5.5V	0.6~4V	2.0*2.5mm
LMZ20502	2A	2.7~5.5V	0.8~3.6V	3.5*3.5mm
LMZ21701	1A	3~17V	0.9~6V	3.5*3.5mm
LMZ10501	1A	2.7~5.5V	0.6~3.6V	3*2.6mm
TPS826765	0.6A	2.3~4.8V	1.05V	2.9*2.3mm
TPS826711	0.6A	2.3~4.8V	1.8V	2.9*2.3mm
TPS82672	0.6A	2.3~4.8V	1.5V	2.9*2.3mm
TPS82674	0.6A	2.3~4.8V	1.2V	2.9*2.3mm
TPS82677	0.6A	2.3~4.8V	1.2V	2.9*2.3mm
TPS82671	0.6A	2.3~4.8V	1.8V	2.9*2.3mm
TPS82675	0.6A	2.3~4.8V	1.2V	2.9*2.3mm

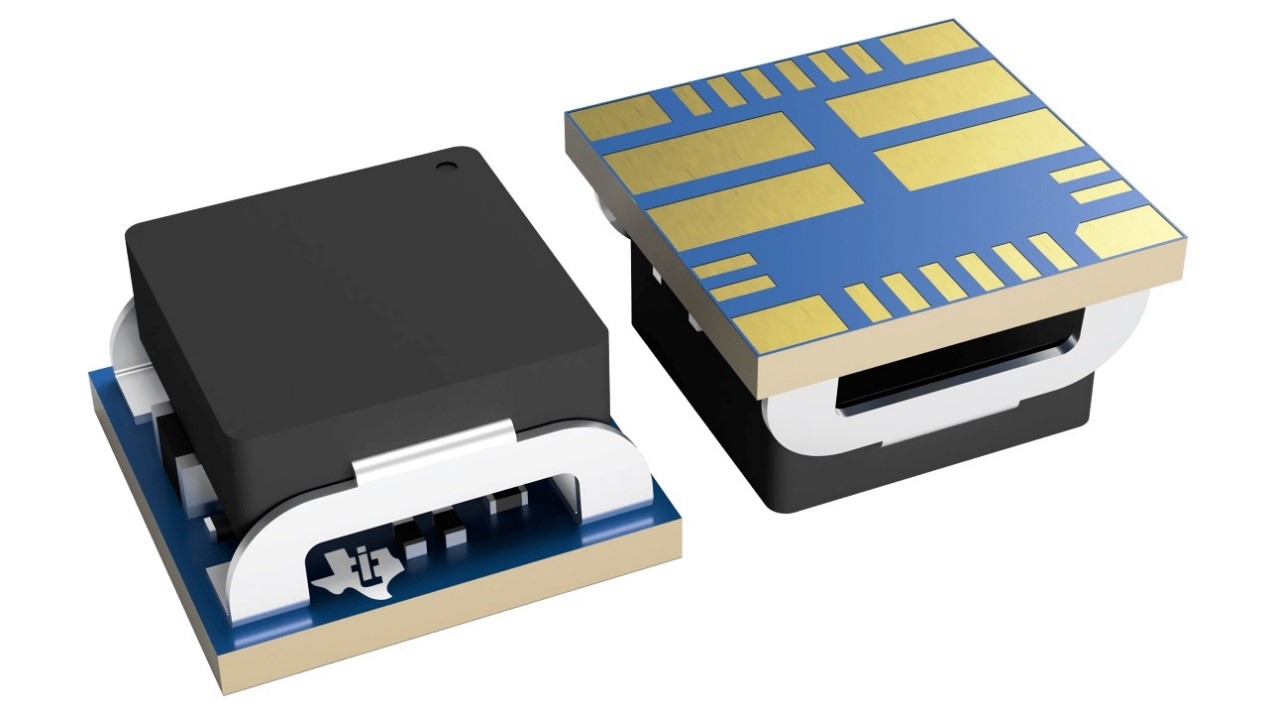

而TI的大電流產品，則部分型號有支持并聯堆疊，采用QFM封裝如下：

型號	電流	輸入電壓	輸出電壓	封裝尺寸
TPSM41625	25A	4~16V	0.6~7.1V	11*16mm
TPSM41615	15A	4~16V	0.6~7.1V	11*16mm
TPSM53604	4A	3.8~36V	1~7V	5*5.5mm
LMZM33606	6A	3.5~36V	1-7V	5*5.5mm
TPSM84624	6A	4.5~17V	0.6~10V	7.5*7.5mm
TPSM84424	4A	4.5~17V	0.6~10V	7.5*7.5mm
TPSM84824	8A	4.5~17V	0.6~10V	7.5*7.5mm
TPSM846C24	35A	4.5~15V	0.5~2V	15*16mm
TPSM846C23	35A	4.5~15V	0.35~2V	15*16mm
LMZ31530	30A	3~14.5V	0.6~3.6V	15*16mm
LMZ31520	20A	3~14.5V	0.6~3.6V	15*16mm
LMZ31707	7A	2.95~17V	0.6~5.5V	10*10mm
LMZ31704	4A	2.95~17V	0.6~5.5V	10*10mm
LMZ31710	10A	2.95~17V	0.6~5.5V	10*10mm
LMZ30606	6A	2.95~6V	0.8~3.6V	9*11mm
LMZ31506	6A	2.95~14.5	0.6~5.5V	9*15mm
LMZ31503	3A	4.5~14.5	0.8~5.5V	9*15mm
LMZ30602	2 A	2.95~6V	0.8~3.6V	9*11mm
TPS84A20	10A	2.95~17V	0.6~5.5V	10*10mm
TPS84621	6A	2.95~14.5	0.6~5.5V	9*15mm
TPS84610	6A	2.95~6V	0.8~3.6V	9*11mm
LMZ31506H	6A	4.5~14.5V	0.8~5.5V	9*15mm

鑒于目前市場TI大面積缺貨，和市場價格飛漲的嚴峻情況，近來有很多客戶聯系我們是否有替代產品。其實行業知名電源廠商臺達旗下【Cyntec】很早就為全球客戶提供uPOL微型非隔離電源模塊產品，更好的性?xún)r(jià)比，更充足的產能，很多都能提供現貨。

如： TPS82130可以采用MUN12AD03-SEC原位替代

TPS82085 可以采用MUN3CAD03-SE 原位替代

深圳市立維創展科技授權代理Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。
