LMZ31506降壓模塊（集成電感）
發布時間：2022-04-15 16:57:37 瀏覽：1384
LMZ31506電源模塊是款易于使用的集成電源解決方案。它將6A DC/DC轉換器、功率MOSFET、屏蔽電感和多個無源元件集成在一個扁平QFN封裝中。這種整體電源解決方案只需要三個外部組件，消除了回路補償和磁性組件選擇的過程。

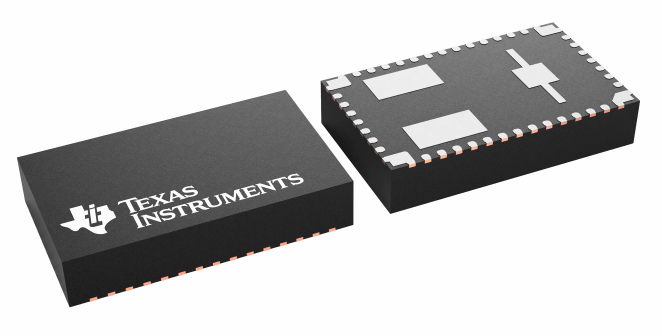

LMZ31506電源模塊9mm×15mm×2.8mm QFN封裝可以很容易地焊接到印刷電路板上，并且可以實現緊湊的負載點設計，效率超過90%，具有良好的功耗，對環境的熱阻抗僅為13°C/w。當環境溫度為85°C且無氣流時，LMZ31506電源模塊可提供6A的全輸出電流。LMZ31506提供了獨立負載點設計的靈活性和功能集，非常適合為高性能DSP和FPGA供電。先進的封裝技術可以提供與標準QFN安裝和測試技術兼容的耐用可靠電源解決方案。
特性
?完整的集成式電源解決方案可實現小尺寸和扁平設計
?9mm×15mm×2.8mm封裝形式
-引腳與LMZ31503兼容
?效率高達96%
?寬輸出電壓調節范圍0.6V至5.5V，基準精度為1%
?支持面對更高電流的并聯運轉
?可選分離電源軌可實現低至1.6V的輸入電壓
?可調式開關頻率（250kHz至780kHz）
?與外部時鐘同步
?可調式慢速啟動
?輸出電壓排序/跟蹤
?電源正常輸出
?可編程欠壓鎖定(UVLO)
?輸出過流保護（斷續模式）
?溫度保護
?預偏置輸出啟動
?運轉溫度范圍：-40°C至85°C
?增強的熱性能：13°C/W
?滿足EN55022B類輻射標準
-集成屏蔽電感器
?使用LMZ31506并利用WEBENCH?電源設計器構建定制設計方案
應用
?寬帶和通訊基礎設施
?自動化測試和醫用設備
?緊湊型外設組件互連接口(PCI)，PCI快速接口和PCI拓展(PXI)快速接口
?DSP和FPGA負載點應用
由于TI的大面積缺料情況，很多客戶面臨超高價調貨的情況，甚至于渠道貿易商價格超過50倍正常行情。
而知名電源制造商臺達旗下Cyntec產品，早已推出uPOL 電源模塊產品原位替代，例如：MUN12AD03-SEC，MUN3CAD03-SE，完美解決TI缺貨，大量現貨供應。
