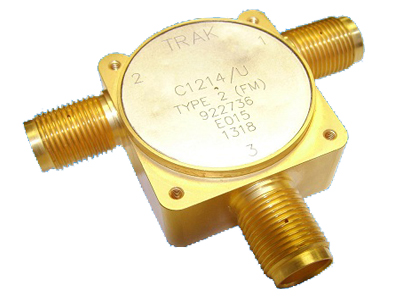

RF-Labs隔離器和循環器

發布時間：2022-05-10 16:49:48 瀏覽：1231

RF-Labs高功率器件選用復合絕緣技術工藝，致力于實現最佳熱處理，同時不影響實現領先性能所需要的謹慎電磁平衡。同時，RF-Labs隔離器和循環器根據利用一套薄膜技術的高功率電阻器件，實現最佳的隔離性能和反向功率處理。RF-Labs所有設計都使用經過仔細分析和設計驗證測試優化的通風位置。

特點和優勢

所有常見雷達和通信頻段都包含在產品組合中，包括低功率和高功率設備；

配置為隔離器（2W標準終端）或循環器；

除非另有約定，否則終端電阻為50Ω；

航空，軍用或商用級；

帶SOLID連接器；

深圳市立維創展科技是RF-Labs的經銷商，保證RF-Labs的性能卓越的高頻率微波電纜線和同軸被動元器件，立維創展專注于服務軍工行業、航天航空、rf射頻衛星通信、移動通信基站、衛星通訊、雷達探測等行業領域。技術專業為國內軍工行業單位、科學研究院校、通訊設備制造商保證進口rf射頻微波/毫米波電子元器件、軍用連接器。

詳情了解RF-Labs產品請點擊：http://m.nfda.cn/brand/32.html

工作頻段

工作頻段 [GHz]	插入損耗 [dB max]	回波損耗 [dB min]	隔離損耗 [dB min]	機身尺寸（不包括連接器）
1.00 至 1.20	0.30	21.0	21.0	25.4 x 25.4 x 13 mm
1.20 至 1.30	0.30	21.0	21.0	25.4 x 25.4 x 13 mm
1.20 至 1.40	0.30	21.0	21.0	25.4 x 25.4 x 13 mm
1.50 至 1.70	0.30	21.0	21.0	25.4 x 25.4 x 13 mm
2.00 至 2.20	0.30	21.0	21.0	25.4 x 25.4 x 13 mm
2.00 至 4.00	0.30	21.0	21.0	25.4 x 25.4 x 13 mm
2.10 至 2.30	0.30	21.0	21.0	25.4 x 25.4 x 13 mm
2.20 至 2.40	0.30	21.0	21.0	25.4 x 25.4 x 13 mm
2.40 至 2.60	0.30	23.0	23.0	25.4 x 25.4 x 13 mm
2.70 至 3.10	0.30	21.0	21.0	19.0 x 19.0 x 13 mm
3.20 至 4.20	0.40	19.0	19.0	19.0 x 19.0 x 13 mm
3.40 至 3.70	0.30	21.0	21.0	19.0 x 19.0 x 13 mm
3.70 至 4.20	0.35	20.0	20.0	19.0 x 19.0 x 13 mm
4.00 至 6.00	0.40	20.0	20.0	13.0 x 13.0 x 13 mm
4.00 至 8.00	0.40	19.0	19.0	13.0 x 13.0 x 13 mm
4.40 至 4.90	0.30	23.0	23.0	13.0 x 13.0 x 13 mm
5.20 至 5.90	0.30	21.0	21.0	13.0 x 13.0 x 13 mm
5.70 至 7.10	0.40	20.0	20.0	13.0 x 13.0 x 13 mm
6.50 至 18.0	0.60	16.0	16.0	13.0 x 13.0 x 13 mm
8.00 至 10.0	0.30	21.0	21.0	13.0 x 13.0 x 13 mm
8.00 至 12.0	0.40	19.0	19.0	13.0 x 13.0 x 13 mm
8.00 至 16.0	0.50	17.0	17.0	13.0 x 13.0 x 13 mm
8.00 至 18.0	0.50	16.0	16.0	13.0 x 13.0 x 13 mm
10.7 至 12.8	0.30	23.0	23.0	13.0 x 13.0 x 13 mm
12.7 至 14.5	0.30	23.0	23.0	13.0 x 13.0 x 13 mm
17.3 至 18.1	0.30	23.0	23.0	13.0 x 13.0 x 13 mm
18.0 至 20.0	0.30	23.0	23.0	13.0 x 13.0 x 13 mm
18.0 至 20.5	0.30	23.0	23.0	13.0 x 13.0 x 13 mm
18.0 至 22.0	0.40	20.0	20.0	13.0 x 13.0 x 13 mm
18.0 至 26.5	0.60	17.0	17.0	13.0 x 13.0 x 13 mm
18.3 至 20.5	0.30	23.0	23.0	13.0 x 13.0 x 13 mm
20.0 至 21.0	0.30	23.0	23.0	13.0 x 13.0 x 13 mm
20.5 至 21.5	0.30	23.0	23.0	13.0 x 13.0 x 13 mm
21.0 至 22.5	0.30	23.0	23.0	13.0 x 13.0 x 13 mm
23.0 至 25.0	0.40	20.0	20.0	13.0 x 13.0 x 13 mm
25.0 至 27.0	0.40	20.0	20.0	13.0 x 13.0 x 13 mm
27.0 至 31.0	待定	待定	待定	待定

衛星波段

衛星波段	工作頻段 [GHz]	插入損耗 [dB max]	回波損耗 [dB min]	隔離損耗 [dB min]
K波段	22.0 至 24.0	0.35	23.0	23.0
K波段	18.0 至 22.0	0.35	23.0	23.0
K波段	18.0 至 20.0	0.35	23.0	23.0
K波段	18.0 至 22.0	0.40	23.0	23.0
K波段	17.0 至 20.0	0.35	23.0	23.0
Ku波段	12.7 至 14.8	0.30	23.0	23.0
Ku波段	10.7 至 12.8	0.30	23.0	23.0
Ku波段	10.0 至 15.0	0.40	21.0	21.0
X波段	8.0 到 12.0	0.40	21.0	21.0
X波段	8.0 到 10.0	0.30	23.0	23.0
C波段	5.7 至 7.1	0.30	23.0	23.0
C波段	5.0 到 6.0	0.30	23.0	23.0
C波段	4.5 到 5.0	0.30	23.0	23.0
C波段	3.4 至 4.2	0.30	23.0	23.0
S波段	2.0 到 2.2	0.30	23.0	23.0
L波段	1.2 至 1.4	0.25	23.0	23.0
