MUN3CAD01-SB評估板
發布時間:2022-05-20 17:06:53 瀏覽:1412
評估板應用于MUN3CAD01-SB,高效DC/DC電源模塊。評估板在2.5V和5.5V輸入電壓范圍內的負載電流高至1.2A時產生+1.8V輸出電壓。MUN3CAD01-SB可以調節輸出設置電阻器R3至R8,以評估不一樣的輸出電壓。MUN3CAD01-SB開關頻率為3.0MHz,采用所提供的模塊可實現高至90%的效率。
電氣規格:
Parameters | Symbol | Value | Unit |
Input Voltage Range | VIN | 2.5~5.5 | V |
EN Voltage Range | EN | 1.5~5.5 | V |
Output Voltage | VOUT | 1.8 | V |
Output Current | IOUT | 1.2 | A |

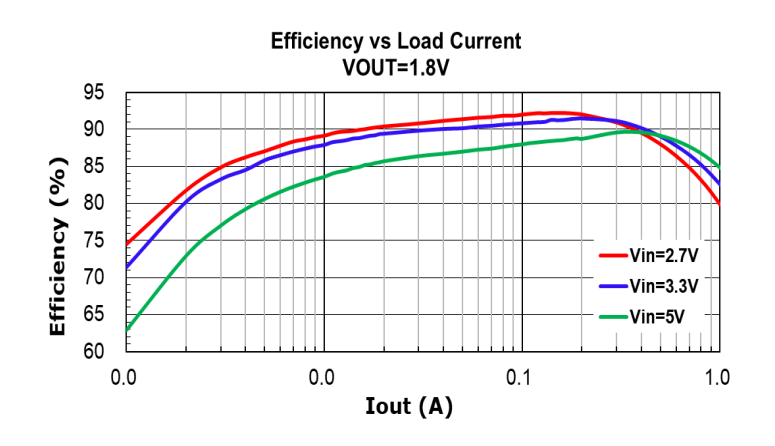

效率:
MUN3CAD01-SB評估板的輸出電壓預設為1.8V。

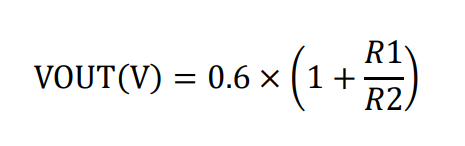

輸出電壓VOUT可通過改變R1和R2進行編程。使用計算新值
公式:
