MUN12AD06-SM評估板
發布時間:2022-06-02 16:35:50 瀏覽:1526
評估板用作MUN12AD06-SM,高效率DC/DC電源模塊。評估板在負載電流高至6A時形成+7.0V輸出電壓。輸出設置電阻器RFB可以調節,以評估不同的輸出電壓。
MUN12AD06-SM開關頻率為800kHz,應用提供的模塊可實現高至93%的效率。
電氣規格:
Parameters | Symbol | Value | Unit |
Input Voltage Range | VIN | 7~24 | V |
Output Voltage | VOUT | 0.6~7 | V |
Output Current | IOUT | 6 | A |

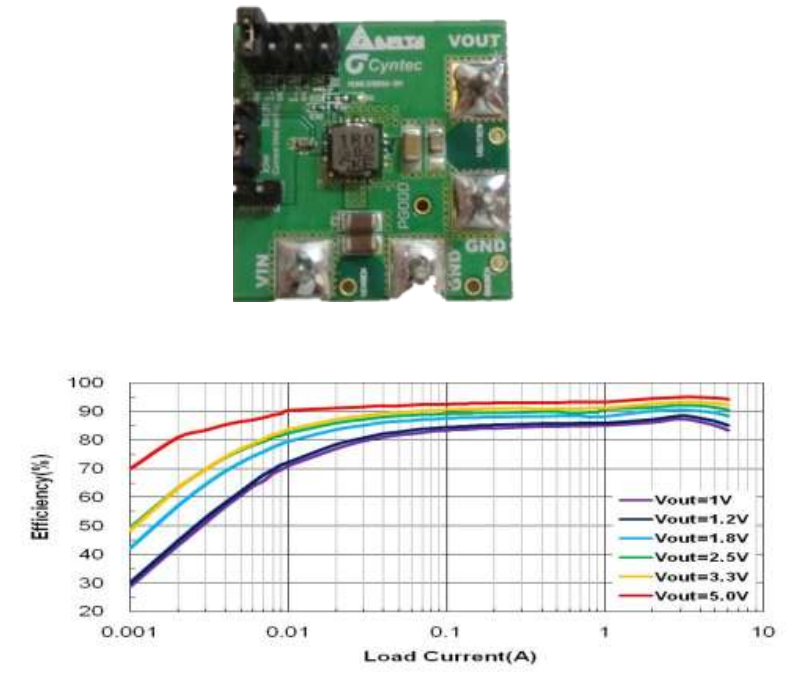

EVALUATION BOARD&EFFICIENCY::

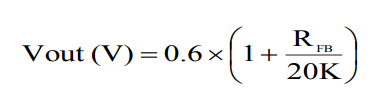

MUN12AD06-SM輸出電壓VOUT可通過改變RX(R3~R6)進行編程。
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝原廠,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
詳情了解MUN12AD06-SM請點擊:http://m.nfda.cn/article/2078.html
