MUN12AD01-SH電源Cyntec
發布時間:2022-06-17 16:51:18 瀏覽:1804
MUN12AD01-SH模塊應聯接到低交流抗阻和高電感的電源模塊,其中路線電感會影響模塊的穩定性能。輸入電容器需要盡量接近MUN12AD01-SH的輸入管腳,以最小化輸入紋波電流電壓并保證MUN12AD01-SH穩定性能。
為了更好地減少輸出紋波并提高階躍負載轉變時的動態響應,需要在輸出端聯接附加的電容器。推薦采用低ESR聚合物和陶瓷電容,以提高MUN12AD01-SH的輸出紋波和動態響應。

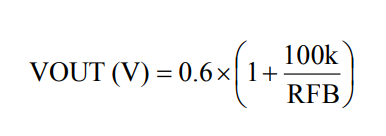

MUN12AD01-SH具備內部0.6V±2%參照電流電壓。輸出電壓可根據聯接FB管腳和GND管腳的分壓電阻器(RFB)進行編程。輸出電壓可根據方程式1計算,電阻器的選擇可參照表1。
所有的熱試驗要求均滿足JEDECEIJ/JESD51標準。因此,檢測板規格為42mm×42mm×1.6mm,共4層。然后,在0LFM要求下,采用安裝在有效的熱導率檢測板上的部件檢測Rth(jchoke-a)。MUN12AD01-SH電源模塊設計用作機殼溫度少于110°C時采用,無論輸出電流、輸入/輸出電壓或工作溫度怎么轉變。
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。目前,立維創展存有大批量Cyntec電源庫存,例如型號:MUN12AD03-SEC,MUN3CAD03-SE等。產品原裝原廠,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
詳情了解Cyntec請點擊:http://m.nfda.cn/brand/16.html
