MPN12AD06-TS模塊現貨庫存Cyntec
發布時間：2022-07-06 17:09:48 瀏覽：1414
MPN12AD06-TS了解低交流阻抗電源也許會影響到高電感電源或線路電感MPN12AD06-TS穩定性能。輸入電容器需要直接置放MPN12AD06-TS在輸入管腳上，最小化輸入紋波電壓，保障MPN12AD06-TS穩定性能。
為了能減少輸出紋波并增強對階躍負荷轉變的動態響應，需要在輸出端應用額外的電容器。建議應用低ESR改進聚合物和陶瓷電容器MPN12AD06-TS輸出紋波及動態響應。
MPN12AD06-TS在輸出預偏置的情況下，包括一個電路，以避免電流量從輸出中輸出。如果輸出是預偏置，則存在于內部軟啟動電流電壓升高到誤差放大器輸入之前onPWM脈沖。如果軟啟動電流電壓超出誤差放大器輸入，控制板根據短期內啟動同步整流器緩慢啟動同步整流。然后逐周期增加，直至與(1)-D）規定的時間相同，其中D是變流器的比率。該方式可避免預偏置輸出電流降低，確保輸出電壓啟動和傾斜度調整平穩可控性。
MPN12AD06-TS標識輸出有助于轉換器。如果有任何情況，例如漏極開路信號VTRIM與標稱值的偏差超過/-12.5%，降低電流電壓，軟啟動激活，檢測短路。PGOOD端子應根據上拉電阻連接到5VDC電源。當設備沒有電源時，如果輔助電源標識電源優異，則PGOOD無法靠近GND。在這種情況下，PGOOD管腳看起來像接地二極管。
根據低壓側應用過電流性能MOSFET導通電阻RDS（on）檢測電流，保障變流器免遭短路輸出的影響。激發保護后，MPN12AD06-TS開啟打嗝模式。故障排除后，MPN12AD06-TS工作正常。
如果MPN12AD06-TS的結溫實現145℃熱關斷終極，PWM振蕩器將關停，H/LMOSFET將驅動程度減低。當制冷到所需等級時(典型的125℃）時，PWM軟啟動將在正常接電源循環期間啟動。
功率MPN12AD06-TS具備遠程感應性能，清除輸出線路路軌上的配電損耗，并在負載點開展調整。若遠程傳感線路開啟，MPN12AD06-TS本地傳感調整應根據內部電阻器開展維護。

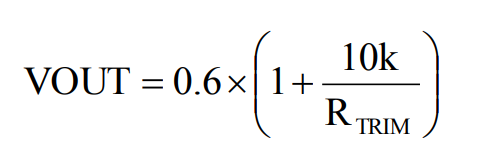

MPN12AD06-TS有個內部0.6V參考電壓，它只編程微調管腳和GND分流電阻器RTRIM，分流電阻器需要盡量關停微調管腳。輸出電壓可按等式1計算，典型輸出電壓電阻如表1所示。
所有熱試條件均滿足所有的熱試條件JEDECEIJ/JESD51標準。因此，試板的規格是80mm×80mm×1.6mm，共4層。MPN12AD06-TS機殼溫度如圖42所示。然后，在0線型調頻條件下，應用安裝在合理有效熱導率測試板上的器件開展測量Rth（jchoke-a）。MPN12AD06-TS機殼溫度少于110°C無論輸出電流、輸入/輸出電壓或工作溫度怎么改變。
