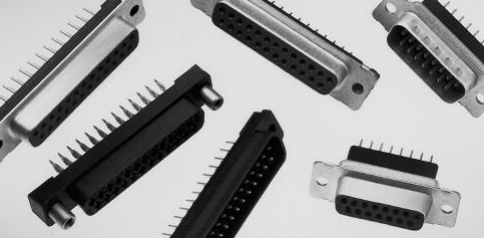

Raychem瑞侃D-Sub 插頭組件：直角，外殼尺寸 5，2.74mm
發布時間：2022-07-08 16:47:19 瀏覽：881
Raychem瑞侃D-Sub插頭部件AMPLIMITEHD-20系列454和545直角載入金屬外殼pc版式連接器的應用要求。該連接器有9個、15個、25個、37個和50個插座和插頭，由5個標準規范機殼規格組合而成，與接觸部位的數量相對應。連接器包含方型焊接接觸點。插座有管腳接觸點，插頭有插座接觸點。插頭可有或無接地凹口。
每個連接器均有一個與商用穩固設備一同組裝連接器的支架pc適用于在面板上組裝連接器的板上和組裝法蘭。組裝法蘭中的連接器配備4-40號組裝螺釘或可拆卸式的內螺紋鎖作為組裝法蘭的一部分。除此之外，內螺紋鎖可與商用4-40號螺釘或螺旋千斤頂一同穩固連接頭。針對這些連接器，面板安裝是可選的，但在連接器的配備和取消過程中，為焊點提供附加的支持。從第一排接觸焊料尾端核心到組裝法蘭背面檢測系列標志。
Raychem瑞侃D-Sub插頭部件能夠與帶狀電纜設計的絕緣移動接觸點（IDC）與帶離散導線的自由掛置電纜連接器相符合。
機殼規格為5的PCBD-SubAMPLIMITE插頭部件。這些部件的核心線間距為2.74mm，選用直角PCB工作溫度范圍為組裝方向-55-105°C。
產品事實：
■阻燃熱塑性機殼材質，UL94V-0額定值
■HD-20直角連接器可在9、15、25和37個部位（機殼規格1到4）的插頭和插座版本中應用；一些型號有50個部位（機殼規格5）
■HD-20層疊連接器可在9/9、15/15、25/25和37/37部位（機殼規格1到4）的插座上、插頭上和組合版本中應用
■HD-22直角插座連接器有15、26、44、62和78個部位（機殼規格1到5）
■與全金屬外殼連接器適配的成本低前金屬外殼設計
■一體式boardlock版本在焊接前將貼完的連接器穩固到pc板上
■HD-20和HD-22連接器接觸點有電鍍類型，以滿足其他的應用
■HD-22直角貼式連接器是為高溫度應用而設計的
■HD-20和HD-22連接器中均有整體穩固的4-40螺紋插進件和螺紋鎖
■連接器可與規格滿足MIL-C-24308的任何規格20或22的超小型D連接器互相配備
深圳市立維創展科技作為Raychem瑞侃代理商，提供Raychem瑞侃熱縮管、電纜線纜、防波套、模縮套、死接頭、多芯電纜導線、焊錫環，并具備國內外優勢渠道、價格優勢，歡迎咨詢。
詳情了解Raychem熱縮管請點擊：http://m.nfda.cn/brand/33.html
產品描述 | Marketing Part Number | 產品 | 中心線（間距） | 連接器外形 | 接合固定 | 接合固定類型 |
50 PLUG RA/MS STD | 205869-1 | 205869-1 | 2.77 mm | 標準 | 不帶 |
|
50 PLUG RA/MS STD | 205869-2 | 205869-2 | 2.77 mm | 標準 | 不帶 |
|
50 PLUG RA/MS STD | 5205869-2 | 5205869-2 | 2.74 mm | 標準 | 不帶 |
|
50 PLUG RA/MS STD | 5745355-4 | 5745355-4 | 2.77 mm | 高 | 帶有 | 安裝螺釘 |
50 PLUG RA/MS STD (SL) | 5747497-4 | 5747497-4 | 2.74 mm | 高 | 帶有 | 母端螺釘鎖，4-40 UNC |
50 PLUG RA/MS STD (SL) | 747497-4 | 747497-4 | 2.74 mm | 高 | 帶有 | 母端螺釘鎖，4-40 UNC |
