MPN12AD20-TS模塊現貨庫存Cyntec
發布時間：2022-07-12 17:00:04 瀏覽：1432
MPN12AD20-TS應了解低交流阻抗電源，高電感器電源模塊或線路電感器也許會影響到MPN12AD20-TS的穩定性能。輸入電容器需要直接置放在MPN12AD20-TS的輸入管腳上，以最小化輸入紋波電壓并保證MPN12AD20-TS穩定性能。
為了能減少輸出紋波并增強對階躍負載改變的動態響應，需要在輸出端應用額外的電容器。推薦應用低ESR聚合物和陶瓷電容器來提高MPN12AD20-TS的輸出紋波和動態響應。
MPN12AD20-TS包括一個電源電路，適用于在輸出預偏置的過程中，避免在運行期間從輸出中拉成電流。如果輸出是預偏置的，則在內部軟啟動電壓升高到偏差放大器輸入以上之前，存有onPWM脈沖。如果軟啟動電壓超出偏差放大器輸入，控制器根據以較短的連接時間運行同步整流器來遲緩運行同步整流。然后逐周期性遞增，直至與（1-D）規定的時間相同，其中D是變流器的pwm占空比。這種方法能夠避免預偏置輸出的電流降低，并保證輸出電壓運行和斜坡調整平滑可控。
MPN12AD20-TS標示輸出對轉換器有益。這是一個漏極開路信號，如果存有任何情況，例如VTRIM與標稱值的差值超過+/-12.5%，則拉低電壓，軟啟動激活，而且檢測到短路情況。PGOOD端子應根據上拉電阻器連接到5VDC電源。當設備沒有電源模塊時，如果應用輔助電源標示電源模塊優良，則PGOOD無法靠近GND。在這種情況下，PGOOD管腳看上去相當于接地二極管。
過電流性能根據應用低壓側MOSFET導通電阻RDS（on）來檢測電流，從而保障變流器免遭短路輸出的影響。觸發保障后，MPN12AD20-TS開啟打嗝模式。故障排除后，MPN12AD20-TS工作正常。
如果MPN12AD20-TS的結溫實現145℃的熱關斷限制，PWM和振蕩器將關停，H/LMOSFET將被驅動為低。當結制冷到所需要水平（典型125℃）時，PWM會在正常的接電源循環期內啟動軟啟動。
功率MPN12AD20-TS具備遠程控制感應性能，以清除輸出線路軌道上的配電設備損耗，而且負載點保持調整。如果遠程控制傳感器線路開路，MPN12AD20-TS應根據內部電阻器維持當地傳感器調整。
MPN12AD20-TS電源MPN12AD20-TS具備適用于遠程控制開/關操作的開/關管腳。正極和負極開/關邏輯選擇項均可以使用。要關停MPN12AD20-TS，應關停Q1，并應用外部上拉電阻器將開/關管腳的電壓拉升。為了開啟MPN12AD20-TS，開啟Q1以使開/關管腳電壓拉低。

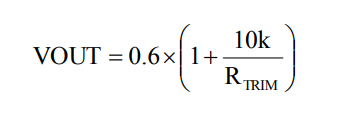

MPN12AD20-TS有個內部0.6V參考電壓，它僅編程關于微調管腳和GND的分流電阻器RTRIM，分流電阻器需要盡量關閉到微調管腳。輸出電壓可按等式1計算，典型輸出電壓的電阻如表1所示。
深圳市立維創展科技授權代理Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源MUN3CAD03-SE產品。目前，立維創展存有大批量Cyntec電源庫存，例如型號：MUN12AD03-SEC，MUN3CAD03-SE等。產品原裝原廠，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。
