WENTEQ波導扭轉WTW系列

發布時間：2022-09-09 16:30:38 瀏覽：843

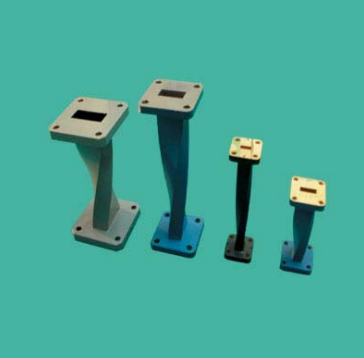

波導扭曲又被稱為波導扭曲接頭。兩邊寬邊超窄調換90°的波導。特點是電磁波借助它，電極化方位改變90°，傳播方位保持一致。在連接波導時，如果前后左右波導的寬邊和超窄相對，就需要插入波導扭曲當作過渡。

WENTEQ標準WGT系列適用于90o波導扭曲連接，包含8至110GHz工作頻段。個性化定制允許波導方位為45o或90o角度改變。

特征

?低插入損耗

?全波段操控

?成本低

應用

?臺架試驗設計

?子系統集成化

WENTEQ公司位于美國加州，WENTEQ以超低噪聲寬帶微波放大器產品為特色，并提供環形器、隔離器、負載終端等產品，WENTEQ產品以高性價比，獲得全球市場的認可，是一家老牌的射頻微波企業，WENTEQ以高可靠的產品性能，目前獲得多項美國與歐洲航空航天、國防工業項目。

WENTEQ提供各種高品質的射頻和微波產品，交貨時間短，價格有競爭力。產品包括同軸連接器和適配器、循環器、隔離器、低噪聲放大器、功率放大器、寬帶放大器、端子、波導元件等。

深圳市立維創展科技是WENTEQ的經銷商，主要提供WENTEQ產品包括環形器、隔離器、負載終端等，產品原裝進口，質量保證，交貨時間短，價格優勢，歡迎咨詢。

詳情了解WENTEQ請點擊：http://m.nfda.cn/brand/29.html

Part No.	Frequency Range, GHz	Waveguide sizes	Flange Type	VSWR	Dimensions, inch (mm)
WTW090-01	8.20~12.5	WR-90		1.06:1	140
WTW075-01	9.84~15.0	WR-75		1.06:1	125
WTW062-01	12.0~18.0	WR-62	UG419/U	1.06:1	100
WTW051-01	15.0~22.0	WR-51	UG595/U	1.06:1	85
WTW042-01	18.0~26.5	WR-42	UG595/U	1.06:1	75
WTW034-01	22.0~33.0	WR-34	UG1530/U	1.08:1	75
WTW028-01	26.5~40.0	WR-28	UG599/U	1.08:1	75
WTW022-01	33.0~50.0	WR-22	UG383/U	1.10:1	50
WTW019-01	40.0~60.0	WR-19		1.10:1	45
WTW015-01	50.0~75.0	WR-15	UG385/U	1.10:1	45
WTW012-01	60.0~90.0	WR-12	UG387/U	1.10:1	45
WTW010-01	75.0~110.0	WR-10	UG387/U	1.10:1	45
