XCL101系列線圈一體型DC/DC轉換器TOREX

發布時間：2022-10-18 17:00:24 瀏覽：1353

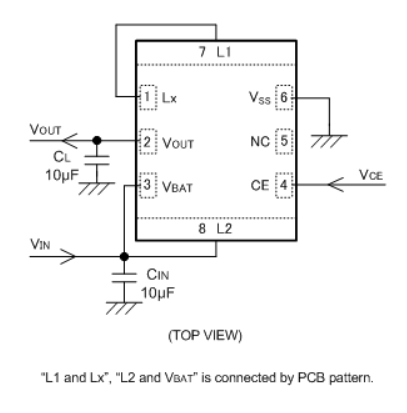

TOREX的XCL101系列是種線圈與控制IC一體化微型化(2.5mmx2.0mm,h=1.0mm)升壓DC/DC轉換器。只增加兩個陶瓷電容用作外部配件，建立升壓電路供電電路。通過降低外部零部件的數量，能夠優化電路，將電路板布局造成的噪聲和誤差抑制到最低限度。

輸入電壓范圍從0.7V到5.5V,TOREX的XCL101系列是采用單一堿性電池或鎳氫電池理想的應用。輸出電壓可在1.8V至5.0V范圍內0.1V間隔設置(精度±2.0%)。采用PFM控制的同步整流器，將損耗電流降低到最小，達到高效率。當CE=“低電壓”時，停止升壓電路作業，有“A、B”兩種，切斷輸入輸出之間的導通，“C”使輸入輸出處在導通狀態。

特征

輸入電壓范圍：作業維持電壓0.7V~5.5V，供電電壓0.9V~5.5V；

輸出電壓范圍：1.8V~5.0V(±2.0%)，(0.1V間隔)；

輸出電流：80mA@VOUT=3.3V,VBAT=1.8V；

損耗電流：6.3μA(VBAT=VOUT+0.5V)；

控制方法：PFM操控；

PFM開關電流：350mA；

溫度范圍：-40~85℃；

TOREX半導體主要提供COMS、傳感器、二極管等元器件，產品以小體積、性能卓越而著名。

深圳市立維創展科技有限公司，優勢分銷TOREX電源器件，大量現貨庫存，歡迎合作。

詳情了解TOREX請點擊：http://m.nfda.cn/brand/62.html

產品系列名稱	特點	VIN(MIN) (V)	VIN(MAX) (V)	VOUT(MIN) (V)	VOUT(MAX) (V)	IOUTorIIN(mA)	FB/VOUT電壓精度(%)	振蕩頻率(MHz)	消耗電流(μA)	溫度范圍(℃)
XCL101	Built in Inductor<br>Low Power Step-up	0.9	5.5	1.8	5	80	±2.0	1.2	6.3	-40～85
