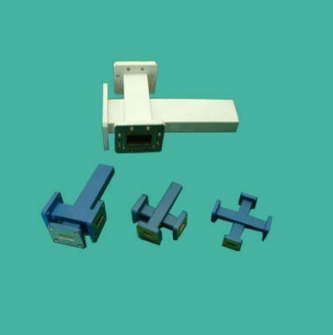

WCC系列交叉定向耦合器WENTEQ

發布時間：2022-11-15 16:45:58 瀏覽：880

WENTEQ波導系統里的信號耦合使用交叉式定向耦合器。公共壁上有兩種斜交叉式孔，兩種交叉式波導。WCC系列交叉定向耦合器在主傳輸線路的橫截面上，端口更接近第一孔。耦合波導的另一側應終止適配負載。WCC系列交叉定向耦合器提供23dB標準耦合電路電平。個性化定制可包含1.7-1100GHz耦合電路水平為15-30dB。

特征

?波導系統配置

?插入損耗低

?降低成本

應用

?功率采樣或頻率監控

?微波子系統

?臺架試驗設備

WENTEQ公司位于美國加州，WENTEQ以超低噪聲寬帶微波放大器產品為特色，并提供環形器、隔離器、負載終端等產品，WENTEQ產品以高性價比，獲得全球市場的認可，是一家老牌的射頻微波企業，WENTEQ以高可靠的產品性能，目前獲得多項美國與歐洲航空航天、國防工業項目。

WENTEQ提供各種高品質的射頻和微波產品，交貨時間短，價格有競爭力。產品包括同軸連接器和適配器、循環器、隔離器、低噪聲放大器、功率放大器、寬帶放大器、端子、波導元件等。

深圳市立維創展科技是WENTEQ的經銷商，主要提供WENTEQ產品包括環形器、隔離器、負載終端等，產品原裝進口，質量保證，交貨時間短，價格優勢，歡迎咨詢。

詳情了解WENTEQ請點擊：http://m.nfda.cn/brand/29.html

Part No.	Frequency Range, GHz	Bandwidth ?f/f	Waveguide sizes	Flange Type	Coupling (dB)	Directivi ty, (dB)	VSWR	Dimensions (mm)
WCC090-FT	8.2~12.4	30%	WR-90	UG39/U	23	15	1.1:1	90.0
WCC075-FT	10.0~15.0	30%	WR-75	UBR120	23	15	1.1:1	90.0
WCC042-FT	17.6~26.9	30%	WR-42	UG595/U	23	15	1.1:1	80.0
WCC034-FT	22.0~33.0	30%	WR-34	UG1530/U	23	15	1.1:1	70.0
WCC028-FT	26.5~40.0	30%	WR-28	UG599/U	23	15	1.1:1	70.0
WCC022-FT	33.0~50.0	30%	WR-22	UG383/U	23	15	1.1:1	60.0
WCC019-FT	40.0~60.0	30%	WR-19	UG383/U	23	15	1.1:1	60.0
WCC015-FT	50.0~75.0	30%	WR-15	UG385/U	23	15	1.1:1	60.0
WCC012-FT	60.0~90.0	30%	WR-12	UG387/U	23	15	1.1:1	60.0
WCC010-FT	75.0~110.0	30%	WR-10	UG387/U	23	15	1.1:1	60.0
