WENTEQ標準波導開關WSE和WSH系列

發布時間：2022-12-02 09:00:04 瀏覽：846

波導開關是微波射頻電子產品最常用的器件，其作用是按照需選擇微波射頻通道，實現高質量數據傳輸。與其他微波射頻開關相比較，WENTEQ波導開關具備駐波低、插入損耗低、功率容量大的特征，在雷達探測、電子對抗等系統中得到廣泛應用。

WENTEQ波導開關標準WSE和WSH系列主要用于8至110GHz工作頻段的全波導波段作業。E和H平面波導開關通過人工轉動旋鈕來調整信號通道。

主要特征

?高功率

?低插入損耗

?高隔離

主要應用

?測試臺測試設置

?微波功率傳輸設備

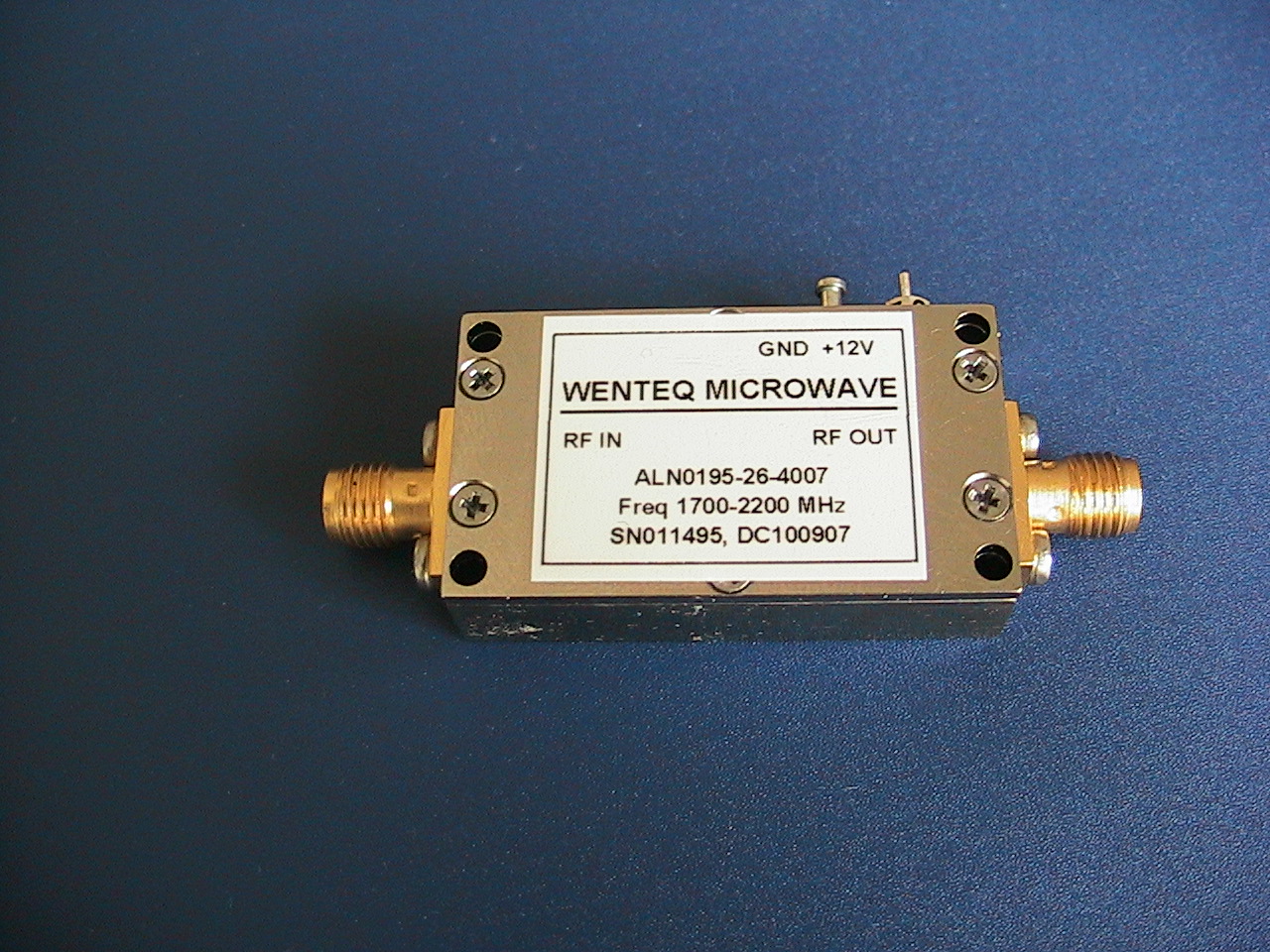

WENTEQ公司位于美國加州，WENTEQ以超低噪聲寬帶微波放大器產品為特色，并提供環形器、隔離器、負載終端等產品，WENTEQ產品以高性價比，獲得全球市場的認可，是一家老牌的射頻微波企業，WENTEQ以高可靠的產品性能，目前獲得多項美國與歐洲航空航天、國防工業項目。

WENTEQ提供各種高品質的射頻和微波產品，交貨時間短，價格有競爭力。產品包括同軸連接器和適配器、循環器、隔離器、低噪聲放大器、功率放大器、寬帶放大器、端子、波導元件等。

深圳市立維創展科技是WENTEQ的經銷商，主要提供WENTEQ產品包括環形器、隔離器、負載終端等，產品原裝進口，質量保證，交貨時間短，價格優勢，歡迎咨詢。

詳情了解WENTEQ請點擊：http://m.nfda.cn/brand/29.html

Part No.	Frequency Range, GHz	Waveguide sizes	Flange Type	VSWR	Isolation, dB	Dimensions, inch (mm)
Part No.	Frequency Range, GHz	Waveguide sizes	Flange Type	VSWR	Isolation, dB	A	H
WSH090-01	8.2~12.4	WR-90	UG39/U	1.1:1	50.0	70.0	90.0
WSE090-01	8.2~12.4	WR-90	UG39/U	1.1:1	50.0	60.0	90.0
WSH075-01	10.0~15.0	WR-75	UBR120	1.1:1	50.0	60.0	80.0
WSE075-01	10.0~15.0	WR-75	UBR120	1.1:1	50.0	60.0	80.0
WSH062-01	12.0~18.0	WR-62	UG419/U	1.1:1	50.0	50.0	70.0
WSE062-01	12.0~18.0	WR-62	UG419/U	1.1:1	50.0	50.0	70.0
WSH051-01	15.0~22.0	WR-51	UG595/U	1.1:1	50.0
WSE051-01	15.0~22.0	WR-51	UG595/U	1.1:1	50.0	50.0	70.0
WSH042-01	18.0~26.5	WR-42	UG595/U	1.1:1	50.0	50.0	70.0
WSE042-01	18.0~26.5	WR-42	UG595/U	1.1:1	50.0	50.0	70.0
WSH034-01	22.0~33.0	WR-34	UG1530/U	1.1:1	50.0	45.0	60.0
WSE034-01	22.0~33.0	WR-34	UG1530/U	1.1:1	50.0	45.0	60.0
WSH028-01	26.5~40.0	WR-28	UG599/U	1.1:1	50.0	45.0	60.0
WSE-028-01	26.5~40.0	WR-28	UG599/U	1.1:1	50.0	45.0	60.0
WSH022-01	33.0~50.0	WR-22	UG383/U	1.1:1	50.0	45.0	60.0
WSE022-01	33.0~50.0	WR-22	UG383/U	1.1:1	50.0	45.0	60.0
