?CHA7618-99F大功率放大器UMS

發布時間：2022-12-08 16:43:13 瀏覽：866

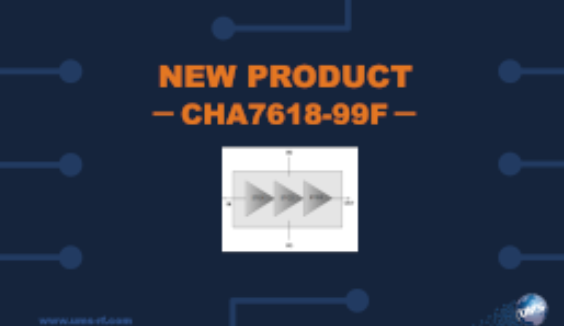

UMS的CHA7618-99F是5.5-18GHz頻率段三級GaN大功率放大器。此HPA一般提供與20%的功率額外效率相關聯的10W輸出功率。CHA7618-99F展現出超出30dB的小信號增益值。整體性供電系統為18V/0.530A（靜態電流）。

CHA7618-99F是款主要用于高性能體系的通用型放大器。

CHA7618-99F專門用于國防科技應用，特別適合各種微波射頻應用和操作系統。

CHA7618-99F選用穩定的0.15μm柵極長度GaNHEMT工藝開發，可以作為裸片應用。

主要特征：

頻率范圍：5.5-18GHz

線性增益值：30dB

輸出功率（管腳20dBm）：40dBm

PAE（管腳20dBm）：20%

回波損耗：輸入RL>10dB

輸出RL>7dB

偏置電流：18V@0.53A

芯片尺寸：5.8mmx3.48mmx0.07mm

UMS微波作為歐洲毫米波芯片的代表品牌，在德國和法國設置有產業基地。UMS在全球范圍內高端應用市場占有無可替代的地位。UMS提供基于ASIC或目錄產品的綜合報價，主要基于公司內部的III-V技術，并提供全面的合同服務，使客戶可以直接創建自己的產品解決方案。從直流電到100GHz的UMS目錄產品均基于GaAs、Gan、SiGe技術，包括高達200W的功率放大器、混合信號功能、超低噪聲放大器和完整的收發器系統。UMS產品以模具形式提供，但一般以多芯片模塊的形式封裝。

深圳市立維創展科技有限公司是UMS的代理商，專業為無線通信工程、航天基站、國防、汽車、ism等行業提供高可靠性射頻微波毫米波器件及集成電路。UMS產品采用QFN和模具包裝，交貨期短，價格優勢獨特。我們為一些型號提供高質量的UMS產品庫存。歡迎咨詢。

詳情了解UMS請點擊：http://m.nfda.cn/brand/36.html

AMPLIFIER – HPA

Reference	RF Bandwidth (GHz)		Gain (dB)	IP3 (dBm)	P-1dB OUT (dBm)	Sat. Output Power (dBm)	PAE (%)	Bias (mA)	Bias (V)	Case
	min	max
CHA7618-99F	5.5	18	30	-	-	-	20 @ 20dBm	530	18	Die
