?XCL206系列線圈一體型DC/DC轉換器TOREX

發布時間：2022-12-23 16:53:24 瀏覽：1066

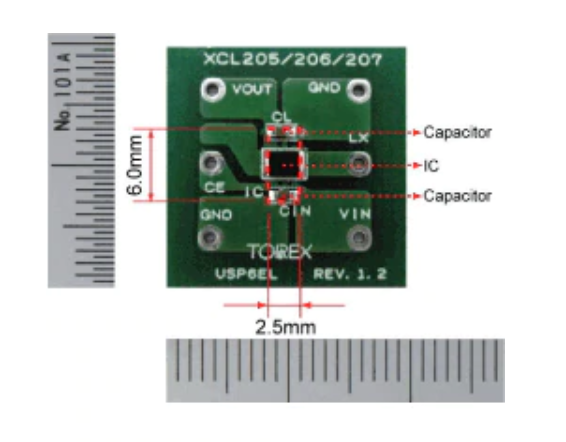

TOREX的XCL206是款超小型(2.5mm×2.0mm,h=1.0mm)降壓DC/DC轉換器，集成化線圈和控制IC。外部只能增加2個陶瓷電容，組成一個最大負荷電流為600mA的電源模塊。

XCL206系列轉換器的工作頻率在2.0V~6.0V之間。輸出電壓可以在0.8~4.0V范圍之內間距0.05V進行設定。XCL206系列轉換器控制IC在3MHz的開關頻率下工作，內嵌0.42ΩPch驅動晶體管和0.52ΩNch同步電阻器開關晶體管。XCL206系列轉換器提供從輕到高負荷的整體負載范圍之內高速度響應，低紋波和高效率。

XCL206系列轉換器在待機狀態下讓整個電路停止運行，將消耗電流控制在1.0μA以下。此外，內嵌的UVLO(電壓鎖定不足)性能，當輸入電壓少于1.4V時強制性終止內部驅動晶體管。XCL206B(F,G)系列具備高速度軟啟動高達0.25ms(TYP.)啟動時間。XCL206B(C,F,G)系列利用CL的放電性能，在待機狀態下接通LX-VSS之間的內部開關，并且通過內部阻抗放電負載電容器CL的電荷。有了這個放電性能，輸出電壓能夠在高速下恢復原來的VSS電平。
