?MUN3CAD01-SB熱測試條件

發布時間：2023-01-13 16:51:01 瀏覽：2001

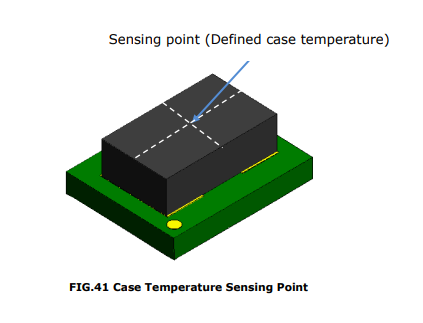

MUN3CAD01-SB的所有熱試驗條件均滿足JEDECEIJ/JESD51標準規定。因此，測試板尺寸為30mmx30mmx1.6mm，有4層2oz。Rth(jchoke-a)然后使用設置在合理有效導熱系數測試板上的器件在0LFM下進行檢測。MUN3CAD01-SB模塊設計適用于在外殼溫度少于110°C時，免受輸出電流、輸入/輸出電壓或工作溫度的影響。

MUN3CAD01-SB (2).png

MUN3CAD01-SB無鉛焊接技術是電子設備生產的標準。Sn/Ag、Sn/Ag/Cu、Sn/Ag/Bi等釬料鋁合金被廣泛運用于取代傳統Sn/Pb鋁合金。MUN3CAD01-SB功率模塊工藝推薦采用Sn/Ag/Cu鋁合金(SAC)。在SAC鋁合金系列中，SAC305是種備受歡迎的釬料鋁合金，含3%Ag和0.5%Cu，非常容易獲取。通常，概要文件有三個階段。在從室溫到150℃的初始階段，溫度升高速率不宜超過3℃/秒。然后浸泡區出現在150°C至200°C之間，并應連續60至120秒。最后，維持在217℃以上60~150秒，使焊接材料熔化，使最高值溫度在255℃~260℃之間(不得超過30秒)。需要注意的是，最高值溫度的時間需根據PCB板的質量而定。回流曲線一般由焊接材料供應商提供，并應根據不同的焊接材料類型和制造商的成份進行優化。

深圳市立維創展科技授權代理Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源模塊產品。目前，立維創展存有大批量Cyntec電源庫存，例如型號：MUN12AD03-SEC，MUN3CAD03-SE等。產品原裝原廠，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。

詳情了解Cyntec請點擊：http://m.nfda.cn/brand/16.html
