?CHA7250-QAB功率放大器UMS

發布時間：2023-02-02 16:56:37 瀏覽：848

UMS的CHA7250-QAB是款二級單片式功率放大器，在10-12.75GHz工作頻段內展現出10W的飽和輸出功率。

CHA7250-QAB具備37%的功率增強效率和20db的線性增益值。

CHA7250-QAB能在150nm氮化鎵碳化硅（AIGAN/GANonSic）應用方面實現。

CHA7250-QAB是為了點對點無線通信定制的，選用成本更低SMDRohs兼容材料封裝。

主要特征

射頻帶寬：10-12。75kHZ

增益值：20db

峰值壓差：40dbm

PAE:37%@28dbm管腳

直流電偏壓：Vd=20Vldq=130MA

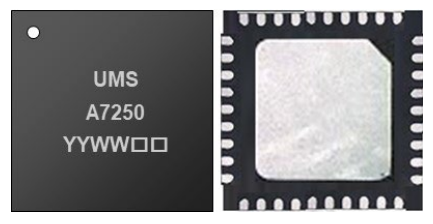

38 leads QFN 6x6mm

MSL3

UMS微波作為歐洲毫米波芯片的代表品牌，在德國和法國設置有產業基地。UMS在全球范圍內高端應用市場占有無可替代的地位。UMS提供基于ASIC或目錄產品的綜合報價，主要基于公司內部的III-V技術，并提供全面的合同服務，使客戶可以直接創建自己的產品解決方案。從直流電到100GHz的UMS目錄產品均基于GaAs、Gan、SiGe技術，包括高達200W的功率放大器、混合信號功能、超低噪聲放大器和完整的收發器系統。UMS產品以模具形式提供，但一般以多芯片模塊的形式封裝。

深圳市立維創展科技有限公司是UMS的代理商，專業為無線通信工程、航天基站、國防、汽車、ism等行業提供高可靠性射頻微波毫米波器件及集成電路。UMS產品采用QFN和模具包裝，交貨期短，價格優勢獨特。我們?yōu)橐恍┬吞柼峁└哔|量的UMS產品庫存。歡迎咨詢。

詳情了解UMS請點擊：http://m.nfda.cn/brand/36.html

Reference	RF Bandwidth (GHz)		Gain (dB)	IP3 (dBm)	P-1dB OUT (dBm)	Sat. Output Power (dBm)	PAE (%)	Bias (mA)	Bias (V)	Case
	min	max
CHA7250-QAB	10	12.75	20	-	-	40	37 @ 28dBm Pin	130	20	QFN
