?WENTEQ波導到同軸適配器WAC系列

發布時間:2023-04-17 16:53:04     瀏覽:888

波導和同軸數據通信是微波射頻互連的最常見形式。波導適用于高功率帶狀線的應用,而同軸微帶線具有廣泛的應用范圍。因為它可以制造柔性或半柔性電纜,并保持中等水平的傳輸效率,與波導相比較,特別容易連接或斷開。

然而波導同軸適配器適用于相對高復雜度或混合高功率/高頻系統。

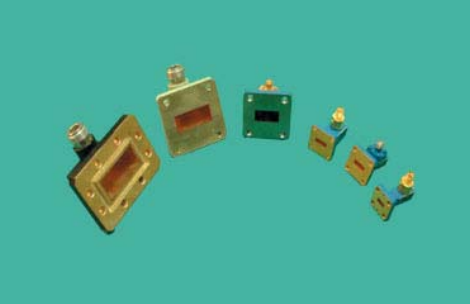

WENTEQ波導到同軸適配器包括2.665GHz的標準WAC系列,專用于設計全波導波段使用要求。同軸連接可采用SMANK公母連接器。


主要特征

?全波導使用

?插入損耗低

?低VSWR

?成本更低

?操作溫度為-40+85°C

應用領域

?臺架測試安裝

?微波分系統

WENTEQ提供各種高品質的射頻和微波產品,交貨時間短,價格有競爭力。產品包括同軸連接器和適配器、循環器、隔離器、低噪聲放大器、功率放大器、寬帶放大器、端子、波導元件等。

深圳市立維創展科技是WENTEQ的經銷商,主要提供WENTEQ產品包括環形器、隔離器、負載終端等,產品原裝進口,質量保證,交貨時間短,價格優勢,歡迎咨詢。

詳情了解WENTEQ請點擊:http://m.nfda.cn/brand/29.html



Part No

Frequency Range, GHz

Waveguide sizes

Flange Type

Coax ial connector

VSWR

Insertion Loss, dB

Dimensions, inch (mm)

A

B

C

WAC2841F(M)

2.60~3.95

WR-284

EG584/U

SMA

1.25:1

0.3

68

74

34

WAC2842F(M)

2.60~3.95

WR-284

EG584/U

Type N

1.25:1

0.3

68

74

34

WAC2291F(M)

3.30~4.90

WR-229

CPR229F

SMA

1.25:1

0.3

58

59

33

WAC2292F(M)

3.30~4.90

WR-229

CPR229F

Type N

1.25:1

0.3

58

59

33

WAC2293F(M)

3.30~4.90

WR-229

CPR229G

Type N

1.25:1

0.2

58

59

33

WAC1871F(M)

3.95~5.85

WR-187

UF407/U

SMA

1.25:1

0.3

50

42

29

WAC1872F(M)

3.95~5.85

WR-187

UF407/U

Type N

1.25:1

0.3

50

42

29

WAC1591F(M)

4.90~7.05

WR-159

CPR159F

SMA

1.25:1

0.3

44

40

26

WAC1592F(M)

4.90~7.05

WR-159

CPR159F

Type N

1.25:1

0.3

44

40

26

WAC1371F(M)

5.85~8.20

WR-137

UG441/U

SMA

1.25:1

0.3

40

45

24

WAC1372F(M)

5.85~8.20

WR-137

UG441/U

Type N

1.25:1

0.3

40

45

24

WAC1373F(M)

5.85~8.20

WR-137

CPR137F

SMA

1.25:1

0.3

40

45

24

WAC1374F(M)

5.85~8.20

WR-137

CPR137F

Type N

1.25:1

0.3

40

46

22

WAC1121F(M)

7.00~10.0

WR-112

CPR112F

SMA

1.25:1

0.3

40

46

22

WAC1122F(M)

7.00~10.0

WR-112

CPR229F

Type N

1.25:1

0.3

40

46

22

WAC0901F(M)

8.20~12.4

WR-90

UG39/U

SMA

1.25:1

0.3

38

25

22

WAC0902F(M)

8.20~12.4

WR-90

UG39/U

Type N

1.25:1

0.3

38

25

22

WAC0751F(M)

10.0~15.0

WR-75

UBR120

SMA

1.25:1

0.4

34

24

20

WAC0752F(M)

10.0~15.0

WR-75

UBR120

Type N

1.25:1

0.4

34

24

20

WAC0621F(M)

12.0~18.0

WR-62

UG419/U

SMA

1.25:1

0.4

32

22

20

WAC0511F(M)

15.0~22.0

WR-51

UG595/U

K

1.25:1

0.4




WAC0421F(M)

18.0~26.5

WR-42

UG595/U

K

1.25:1

0.5

30

26

22

WAC0341F(M)

22.0~33.0

WR-34

UG1530/U

K

1.25:1

0.5


64

71

WAC0281F(M)

26.5~40.0

WR-28

UG599/U

K

1.25:1

0.5

30

25

22

WAC0221F(M)

33.00~50.0

WR-22

UG383/U

V

1.40:1

0.6

27

20

20

WAC0191F(M)

40.0~60.0

WR-19


V

1.50:1

0.6

27

20

20

WAC0151F(M)

50.00~65.0

WR-15

UG385/U

V

1.60:1

0.6

27

20

19
