?2路SMA分配器和組合器ARRA

發布時間：2023-06-12 16:49:03     瀏覽：990

功率分配器和組合器在全球范圍內應用于微波射頻、中頻和微波體系的無源器件。

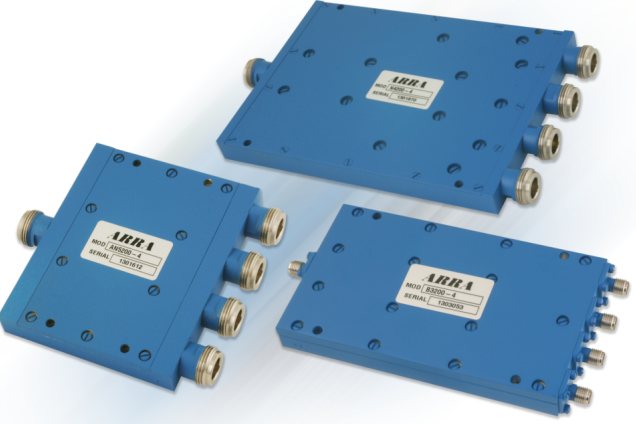

ARRA提供倍頻程、多倍頻程和窄帶規格的2路功率分配器和組合器。ARRA分配器和組合器包含0.005至18.0GHz上的不同頻率段，在輸出接口之間提供高寬比隔離，具備優異的波幅和相位均衡。針對倍頻程和多倍頻程模式，插入損耗在18GHz范圍之內通常高于1dB。ARRA分配器和組合器最壞情況下波幅均衡為±0.5dB至18GHz，而最壞情況下相位均衡為±6度。主要用于18GHz和±10度的2路功率分配器和組合器。

ARRA分配器和組合器適用于航天航空和商業市場，并應用于航天工程、有線和無線通信網絡，在諸多系統內，RF微波信號需要以最低的波幅和相位失真進行調整或組合。

SMA一般規格

工作頻段：1.0至18.0GHz

RF額定功率：20瓦均值1kW峰值（負載VSWR1.3）

材質：主體：鋁

射頻連接器：MIL-C-39012

表層處理：主體：滿足MIL-C-22750的ARRA Blue

ARRA為美國知名的微波元件制造商，擅長于同軸和波導接口產品，ARRA產品線包含：衰減器、直流隔置、耦合器、功分器、合路器、移相器、開關等。ARRA產品標準符合MIL-Q-9858A和MIL-I-45208,并滿足NASA和航天標準。

深圳市立維創展科技有限公司，授權代理銷售ARRA產品，歡迎客戶咨詢。

詳情了解ARRA請點擊：http://m.nfda.cn/brand/48.html


OCTAVE BAND AND MULTI-OCTAVE BAND SMA MODELS

Frequency Range
(GHz)

Isolation
(Min dB)

VSWR
(Max)

Insertion Loss
(Max dB)**

Amplintude Balance
(±dB)

Phase balance
(±dB)

Outline

Model No.

0.005-05

23

1.30

0.5

0.2

2

1

0200-2

0.5-1.0

20

1.20

0.3

0.2

2

2

2200-2

1.0-2.0

20

1.25

0.3

0.2

3

3

A3200-2

0.75-4.0

20

1.40

0.3

0.2

3

3

2-4200-2

1.0-4.0

20

1.30

0.3

0.2

3

3

3-4200-2

2.0-4.0

20

1.30

0.3

0.2

3

4

A4200-2

4.0-8.0

18

1.60

0.6

0.2

3

6

5200-2

1.0-8.0

17

1.50

1.0

0.3

4

5

A3-5200-2

8.0-12.4

16

1.60

0.6

0.2

4

7

B6200-2

12.4-18.0

16

1.60

1.0

0.5

6

7

B9200-2

8.0-18.0

16

1.60

1.0

0.5

6

7

A6-9200-2



SPECIAL NARROW BAND SMA MODELS

Frequency Range
(GHz)

Isolation
(Min dB)

VSWR
(Max)

Insertion Loss
(Max dB)**

Amplintude Balance
(±dB)

Phase balance
(±dB)

Outline

Model No.

0.75-1.4

20

1.3

0.3

0.15

1

3

A2200-2X

0.9-1.3

23

1.3

0.3

0.20

2

3

A2200-2Y

2.0-2.5

20

1.2

0.3

0.20

2

4

A4200-2X

3.7-4.2

20

1.3

0.3

0.20

3

4

A4200-2Y

3.7-6.4

20

1.5

0.5

0.20

3

6

5200-2X

5.4-5.9

20

1.3

0.5

0.20

3

6

5200-2Y

5.7-6.5

20

1.3

0.5

0.20

3

6

5200-2Z

9.10-10.5

18

1.5

0.6

0.20

3

7

A6200-2Y

12.4-18.0

16

1.5

0.6

0.20

3

7

A9200-2X

14.0-14.5

16

1.5

1.0

0.20

6

7

A9200-2Y

14.0-15.5

16

1.5

1.0

0.20

6

7

A9200-2Z

16.0-17.0

16

1.6

1.2

0.30

6

7

B9200-2AA
