?900 瓦和 1400 瓦高功率單向耦合器ATM Microwave

發布時間：2023-07-05 16:52:16     瀏覽：1042

ATM Microwave定向耦合器是微波射頻系統上廣泛使用的微波組件，是通過微波信號按照一定的比率完成功率分配。定向耦合器通常由光纖傳輸組成，同軸電纜、矩形波導、圓波導、帶狀線和微帶線都能夠組成定向耦合器。

電氣

射頻連接器：輸入/輸出：7/16型母頭；耦合電路臂：SMA(F)

射頻功率：均值900瓦或1400瓦 最高值10KW。

耦合電路：30dB、40dB、50dB標準、+/-0.50dB、其它適用值

機械

構造：航空設計

連接器：7/16"母主線、SMA母耦合電路臂不銹鋼板

表層處理：特殊的抗腐蝕316不銹鋼板環氧涂層IAWMIL-F-14072顏色灰灰色

ATM Microwave是美國老牌子的微波元件生產商。主要產品為同軸和波導器件產品，功能包含適配器、衰減器、耦合器、移相器、終端負載，及其Ka波段通訊衛星器件系列，產品滿足空間應用標準和驗證.

深圳市立維創展科技有限公司，持續ATM microwave代理渠道，為中國客戶提供技術支持。

詳情了解ATM Microwave請點擊：http://m.nfda.cn/brand/53.html

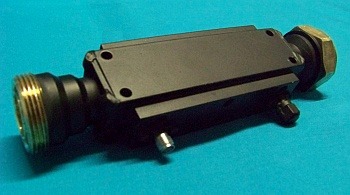

ATM .jpg

頻率 (GHz)

耦合
(dB)
+/- 0.5

頻率
靈敏度
(+/- dB)

Dir.
(dB

min)

插入損耗（dB）

最大駐波比

型號
900 瓦

型號
1400 瓦

Excl
Coup

True

Main

Sec

0.50-2.0

30
40
50

1.2

18

0.15
0.15
0.15

0.20
0.20
0.20

1.20

1.30

CHP(7/16)22D-30
CHP(7/16)22D-40
CHP(7/16)22D-50

CHP(7/16)22D-1400-30
CHP(7/16)22D-1400-40
CHP(7/16)22D-1400-50

0.86-1.7

30
40
50

0.8

23

0.15
0.15
0.15

0.20
0.20
0.20

1.35

1.30

CHP(7/16)23L-30
CHP(7/16)23L-40
CHP(7/16)23L-50

CHP(7/16)23L-1400-30
CHP(7/16)23L-1400-40
CHP(7/16)23L-1400-50

1.0-2.0

30
40
50

0.8

23

0.15
0.15
0.15

0.20
0.20
0.20

1.35

1.30

CHP(7/16)23-30
CHP(7/16)23-40
CHP(7/16)23-50

CHP(7/16)23-1400-30
CHP(7/16)23-1400-40
CHP(7/16)23-1400-50

 2.0-4.0

30
40
50

0.8

23

0.15
0.15
0.15

0.20
0.20
0.20

1.40

1.30

CHP(7/16)24-30
CHP(7/16)24-40
CHP(7/16)24-50

CHP(7/16)24-1400-30
CHP(7/16)24-1400-40
CHP(7/16)24-1400-50

 4.0-8.0

30
40
50

0.8

21

0.15
0.15
0.15

0.20
0.20
0.20

1.40

1.30

CHP(7/16)25-30
CHP(7/16)25-40
CHP(7/16)25-50

CHP(7/16)25-1400-30
CHP(7/16)25-1400-40
CHP(7/16)25-1400-50

1.0-4.0

30
40
50

0.8

22

0.15
0.15
0.15

0.20
0.20
0.20

1.35

1.30

CHP(7/16)23E-30
CHP(7/16)23E-40
CHP(7/16)23E-50

CHP(7/16)23E-1400-30
CHP(7/16)23E-1400-40
CHP(7/16)23E-1400-50

0.8-4.2

40
50

1.3

20

0.15
0.15

0.20
0.20

1.35

1.30

CHP(7/16)22L-40
CHP(7/16)22L-50

CHP(7/16)22L-1400-40
CHP(7/16)22L-1400-50

2.0-8.0

30
40
50

0.8

19

0.15
0.15
0.15

0.20
0.20
0.20

1.40

1.30

CHP(7/16)24F-30
CHP(7/16)24F-40
CHP(7/16)24F-50

CHP(7/16)24F-1400-30
CHP(7/16)24F-1400-40
CHP(7/16)24F-1400-50
