?90°定向3dB混合耦合器ATM Microwave

發布時間：2023-08-09 16:43:00 瀏覽：1506

ATM Microwave生產制造各種類型90度定向3dB混合耦合器。ATM Microwave的3dB90度混合耦合器是種專用型耦合器，具備2個相互相位差90°輸出端口，在多個輸出端口之間均勻分配功率。

ATM Microwave為客戶的新一代射頻項目提供倍頻程和寬帶同軸定向混合耦合器?；旌像詈掀骶邆?/span>30W至50W射頻功率，峰值功率為2kW至3kW。

一般規格

倍頻程射頻功率：均值50瓦,最高值3KW

寬帶射頻功率：均值30瓦,最高值2KW

相平衡：一般：+/-5°

射頻連接：SMA母頭或N型母頭-4個端口

ATM Microwave是美國老牌子的微波元件生產商。主要產品為同軸和波導器件產品，功能包含適配器、衰減器、耦合器、移相器、終端負載，及其Ka波段通訊衛星器件系列，產品滿足空間應用標準和驗證.

深圳市立維創展科技有限公司，持續ATM microwave代理渠道，為中國客戶提供技術支持。

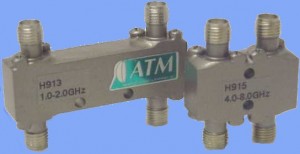

90°定向3dB混合耦合器ATM Microwave

OCTAVE 型號 - 3DB 混合耦合器 - 90° 定向射頻功率 50W 平均，3KW 峰值
頻率 GHz	駐波比最大值	隔離分貝最小值	耦合限制 dB	SMA 模型	N型型號
0.2 - 1.0	1.20	20	3.2+/-0.6	H911C	H921C
0.5 - 1.0	1.15	28	3.1+/-0.6	H912	H922
1.0 - 2.0	1.15	28	3.1+/-0.6	H913	H923
1.5 - 3.0	1.20	20	3.1+/-0.7	H9123	H9223
2.0 - 4.0	1.20	22	3.1+/-0.6	H914	N/A
2.6 - 5.2	1.25	20	3.1+/-0.6	H914K	N/A
4.0 - 8.0	1.30	18	3.2+/-0.7	H915	N/A
6.0 - 12.4	1.35	18	3.2+/-0.7	H916	N/A
7.5 - 16.0	1.45	15	3.4+/-0.9	H916H	N/A
12.0 - 18.0	1.50	15	3.4+/-1.0	H917	N/A

寬帶型號 - 3DB 混合耦合器 - 90° 定向射頻功率 30W 平均，2KW 峰值
頻率 GHz	駐波比最大值	隔離分貝最小值	耦合限制 dB	SMA 模型	N型型號
0.5 - 2.0	1.30	15	3.3+/-0.8	H912D	H922D
0.8 - 2.5	1.30	15	3.3+/-0.8	H912E	H922E
2.0 - 8.0	1.30	17	3.3+/-0.8	H914F	H924F
4.0 - 12.4	1.50	15	3.3+/-0.8	H915G	H925G
7.0 - 18.0	1.50	13	3.4+/-1.0	H915H	N/A
