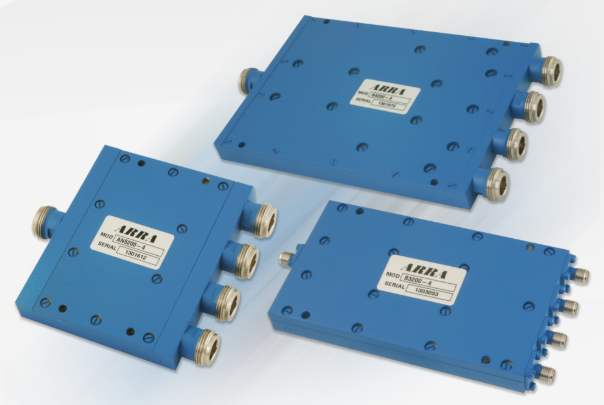

?N型8路功率分配器和組合器ARRA

發布時間：2023-10-16 16:48:27 瀏覽：939

ARRA提供倍頻程、多倍頻程和窄帶規格的多路功率分配器和組合器。N型8路功率分配器和組合器包含0.005至18.0GHz不同頻率段，在輸出接口之間提供高隔離度，并具有卓越的幅度和相位平衡。針對倍頻程和多倍頻程規格型號，插入損耗在18GHz范圍之內一般高于1dB。N型8路功率分配器和組合器所有的規格型號在18GHz范圍內最壞情況幅度平衡為±0.5dB，而最壞情況相位平衡為±6度。主要用于18GHz和±10度8路功率分配器和組合器。

一般規格

頻率段：0.005至8.0GHz

射頻功率：均值30瓦，最高值1kW（負載VSWR1.3）

連接器：N母頭

材料：主體：鋁

連接器：MIL-C-39012

表層處理：ARRA藍色，滿足MIL-C-22750

ARRA為美國知名的微波元件制造商，擅長于同軸和波導接口產品，ARRA產品線包含：衰減器、直流隔置、耦合器、功分器、合路器、移相器、開關等。ARRA產品標準符合MIL-Q-9858A和MIL-I-45208,并滿足NASA和航天標準。

深圳市立維創展科技有限公司，授權代理銷售ARRA產品，歡迎客戶咨詢。

詳情了解ARRA請點擊：http://m.nfda.cn/brand/48.html

倍頻程和多倍頻程 N 型型號
頻率范圍 (GHz)	隔離度 (Min dB)	駐波比 (Max)	插入損耗 (Max dB)	幅度平衡 (±dB)	相位平衡 (±dB)	型號
0.005-0.5	17	1.70	1.25	0.4	3	N0200-8
1.0-2.0	18	1.50	0.70	0.3	5	AN3200-8
2.0-4.0	16	1.70	1.00	0.4	5	N4200-8
4.0-8.0	15	1.85	2.00	0.5	5	N5200-8

特殊窄帶 N 型號
頻率范圍(GHz)	隔離度 (Min dB)	駐波比 (Max)	插入損耗 (Max dB)	幅度平衡 (±dB)	相位平衡 (±dB)	型號
0.9-1.3	20	1.40	0.7	0.3	5	AN2200-8Y
3.7-6.4	16	1.75	1.6	0.4	6	N5200-8X
5.4-5.9	16	1.60	1.6	0.4	5	N5200-8Y
5.7-6.4	16	1.60	1.6	0.4	5	N5200-8Z
