MOS-0.1-20.0-1k-10M-485多倍頻合成器MITEQ
發布時間：2024-05-10 08:57:17 瀏覽：813
Narda-MITEQ的MOS系列多倍頻寬、低相位噪聲合成器是一款用于實驗室環境和通信測試應用的設備，具有經濟解決方案的特點。
特性：
1. 全頻段0.1 GHz至20 GHz低相位噪聲選項，可在較小的輸出頻段。
2. 第三機架空間寬帶連接器。
3. 支持Multi-octave。
4. 1 kHz標準步長。
5. 符合INTELSAT相位噪聲標準。
6. 經過現場測試的可靠性，低功耗。
7. 符合MIL-STD-188-164A標準。
8. 符合ETSI 300019-1-4沖擊和振動標準。
選項：
1. 自定義頻段。
2. 固定LO頻率。
3. 自定義步長。
4. 定制包裝。
5. 低相位噪聲選項。
6. 可以提供模塊化形式。
規格參數：
| ELECTRICAL SPECIFICATIONS |
| Output frequency range | Tunable |
| 0.1 GHz to 20 GHz (custom band available |
| Step size | kHz (Note 3,4 |
| Output power | +13 dBm minimum |
| Output power variation | ±2dB maximum |
| Input reference frequency | 10 MHz (Note 5 |
| Input power leve | 0±3 dBm |
Output spurious
n-band
Out-of-band | 65 dBc minimum
65 dBc minimum |
| Phase nose | See graph Note 6 |
Offset from carrier
10 Hz
100 Hz
1 kHz
10 kHz
100 kHz
1 MHz
10 MHz | At 2.93 GHz
55 dBc
65 dBc
75 dBc
85 dBc
-90 dBo
-100 dBc
-120 dBc |
| Output harmonic | -15 dBc typica |
| Output impedance | 50 ohm nomina |
| Load VSWR | 2.0:1 maximum,all phases |
| Noise and ripple | 10 mV,peak-to-peak maximum |
| Frequency contro | RS-485 (4 wire),RS-422,Ethernet Paralle |
| Tunable |
| Acquisition time (to phase lock) | 300 ms typical,750 ms maximum |
| Summary alarm | In lock TTL 1 |
| VCO lock yoltage | 2 volts to 11 volts |
| AC powe | +90 volts to +250 VAC,12 W typica |
| Outine drawing | 175415 |

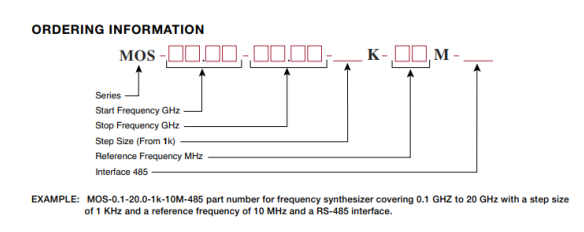

訂購指南：
此外，該設備的外形圖顯示其重量為1.5磅，射頻連接器為SMA女，控制連接器為34針并行頭操作，可通過以太網(RJ45)或9針D用于RJ402連接。其操作溫度范圍為-10°C至+70°C，存儲溫度范圍為-55°C至+95°C，濕度在40°C時高達95%，能夠承受30g的非操作沖擊和20hz至2000hz的隨機振動，高度可達13500英尺。設備經過100%檢測和溫度循環/監控的100%篩選。
如果需要進一步了解該設備的詳細信息或購買相關產品，請聯系Narda-MITEQ或立維創展。
