FCTS1000-100-5低噪聲鎖相振蕩器Synergy

發布時間：2024-06-28 08:56:30 瀏覽：5902

　　FCTS1000-100-5是Synergy出品的一款低噪聲鎖相振蕩器(PLL Oscillator)，專為需要高穩定性和低相位噪聲的無線通信、雷達系統以及各類測試設備設計。該型號采用了先進的PLL(相位鎖定環)技術，能夠提供固定頻率1000 MHz的穩定輸出，同時具備優良的相位噪聲性能。

FCTS1000-100-5低噪聲鎖相振蕩器Synergy

　　主要規格參數

　　頻率：固定頻率1000 MHz。

　　參考輸入頻率：100 MHz。

　　參考輸入電壓：支持1.0至3.3 Vp-p的電壓范圍。

　　電源電壓：

　　數字電路(+5V)：為CMOS鎖相環和數字邏輯電路提供穩定的電源。

　　調諧電路(+12V)：用于控制振蕩器的輸出頻率。

　　VCO電路(+5.5V)：提供給壓控振蕩器(VCO)的電源電壓。

　　輸出功率：最小值為-3 dBm，保證了足夠的信號強度。

　　雜散抑制：典型值為80 dB，有效降低了不需要的頻率成分。

　　諧波抑制：典型值為25 dB，減少了諧波分量對系統的干擾。

　　相位噪聲：

　　@ 100 Hz：典型值為-80 dBc/Hz。

　　@ 1 kHz：典型值為-115 dBc/Hz。

　　@ 10 kHz：典型值為-141 dBc/Hz。

　　@ 100 kHz：典型值為-158 dBc/Hz。

　　工作溫度范圍：-20°C至+70°C，保證了較寬的溫度適應性。

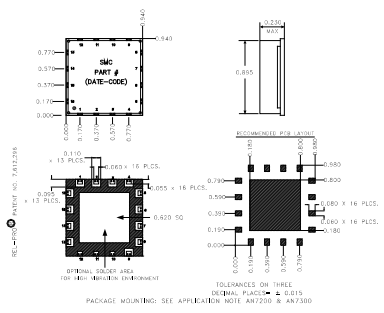

　　端口配置：提供了詳細的引腳配置信息，包括數字電源、參考輸入、射頻輸出、鎖定檢測等。

深圳市立維創展科技是Synergy的經銷商，主要提供Synergy微波壓控振蕩器、晶體振蕩器、鎖相振蕩器、鎖相環頻率合成器、混頻器等產品，產品位于美國北部的直接通道，快速響應中國客戶的需求。歡迎咨詢。
