IN-1.500-M03射頻隔離器MECA

發布時間：2024-07-22 09:51:15 瀏覽：673

　　在射頻通信系統中，保護關鍵元件免受信號反射的影響至關重要。MECA電子公司提供的IN-1.500-M03 N-Female連接器隔離器，是一款專為此目的設計的高性能無源器件。本文將詳細介紹這款隔離器的電氣和機械規格，以及其在射頻系統中的應用。

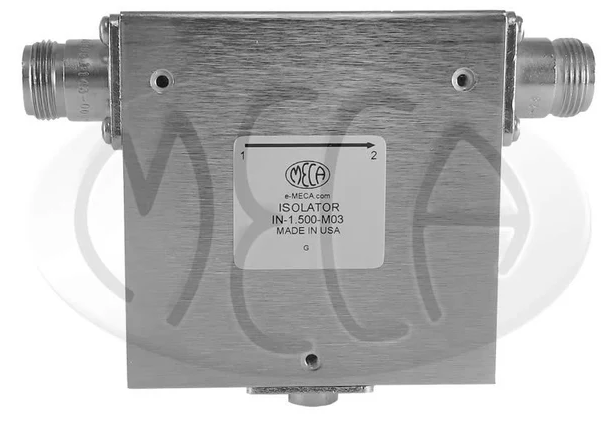

IN-1.500-M03射頻隔離器MECA

　　電氣性能

　　IN-1.500-M03射頻隔離器在1.0至2.0 GHz的頻率范圍內表現出色。其關鍵電氣規格如下：

　　頻率范圍: 1.0 - 2.0 GHz

　　VSWR: 典型值為1.20:1，最大值為1.30:1

　　插入損耗: 典型值為0.3 dB，最大值為0.4 dB

　　隔離度: 典型值為18 dB，最小值為20 dB

　　平均功率: 10W

　　這些規格確保了隔離器在保護射頻元件免受過度信號反射的同時，保持了低損耗和高隔離度，從而提高了系統的整體性能和可靠性。

　　機械性能

　　除了卓越的電氣性能，IN-1.500-M03射頻隔離器還具備以下機械特性：

　　連接器樣式: N-Female

　　連接器材料: 黃銅，鍍鎳

　　接觸針: 鈹銅鍍金

　　工作溫度: 0°C 至 +55°C

　　重量: 16.0 oz(盎司)

　　這些機械規格確保了隔離器在各種環境條件下的穩定性和耐用性，同時提供了可靠的連接和接觸性能。

　　應用與可用性

　　IN-1.500-M03射頻隔離器適用于多種射頻應用場景，包括但不限于無線通信、雷達系統、衛星通信等。MECA公司提供符合IP 67標準的隔離器，確保了其在惡劣環境中的防護性能。

MECA 在毫米波器件領域已經擁有57年的歷史，產品覆蓋頻率超過50GHz，以多樣化的產品系列和快速交付能力，贏得客戶信賴。產品滿足美軍標MIL-DTL-23971, MIL-DTL-15370, MIL-DTL-39030E and MIL-STD-202，廣泛應用于地面、空中和空間通信項目。

深圳市立維創展科技有限公司代理銷售MECA微波產品，并提供技術支持服務，歡迎咨詢。
