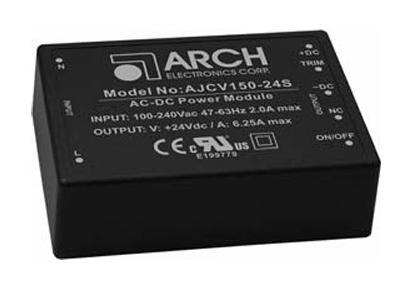

?AJCV150系列AC-DC ITE電源模塊ARCH
發布時間：2025-06-09 16:48:32 瀏覽：233
AJCV150系列ITE功率模塊是一款專為信息技術設備（ITE）制作的AC-DC電源模塊，具有高集成度、寬輸入電壓范圍、多輸出電壓選擇以及完善的保護裝置，主要用于工業控制系統、通訊設備及醫療儀器等領域。
特性
1. 高集成度：AJCV150系列模塊具有較強的功率密度，能夠在極小的容積內提供較高的功率輸出。
2. 高效率：模塊化設計注重效率，能有效減少功率損耗，提高能源利用效率。
3. 高可靠性：通過先進的制作工藝和高質量的元器件，確保模塊在不同條件下的穩定運行。
4. 寬輸入電壓范圍：模塊兼容較寬的輸入電壓范圍，能夠適應各種電源環境。
5. 多種輸出電壓選擇：提供各種輸出電壓選擇，滿足不同設備的需求。
6. 滿足國際標準：能夠符合相應的國際標準，如CE、UL等，確保系統的安全性和兼容性。
技術參數
- 輸入電壓范圍：兼容寬范圍的交流輸入電壓，例如85VAC至264VAC。
- 輸出功率：150W。
- 輸出電壓：提供各種標準輸出電壓選擇，如12V、24V、48V等。
- 效率：高達80%以上。
- 溫度范圍：通常在-20°C至+70°C之間。
- 規格：具體規格可能因型號而不同，但整體設計緊湊型，適宜安裝使用在空間受限的設備中。
應用領域
- 工業設備：為自動化機械、人工智能、工業控制系統等提供穩定的電源。
- 科學儀器：兼容實驗室設備、儀器儀表等的運行。
- 醫療設備：為醫療檢測設備、治療儀器等提供可靠的電源兼容。
優勢
- 緊湊型設計：適宜安裝在空間有限的設備中。
- 高效率和低能耗：有利于降低企業成本。
- 高可靠性：減少機械故障，提高設備的易用性。
- 滿足國際標準：確保產品安全性和兼容性。
深圳市立維創展科技授權代理ARCH電源模塊產品，提供高效率，高品質與小尺寸特性的產品滿足市場趨勢和需求，并提供技術支持服務，歡迎咨詢。
分類 | 參數 | AJCV150-12S | AJCV150-24S | AJCV150-48S |
基本信息 | 型號 | AJCV150-12S | AJCV150-24S | AJCV150-48S |
輸入 | 最大輸出瓦數 (W) | 150 | 150 | 150 |
電壓 | 90-264 VAC 或 127-370 VDC (L Connect +Vin; N Connect -Vin) |
|
|
頻率 (Hz) | 47-63 Hz |
|
|
電流 (滿載) | 2 A max. (115 VAC) / 1 A max. (230 VAC) |
|
|
浪涌電流 (<2ms) | 45 A max. (115 VAC) / 90 A max. (230 VAC) |
|
|
功率因數 | PF>0.9 at Full Load |
|
|
空載功耗 | < 0.3W (115/230 VAC) |
|
|
輸出 | 電壓 (V.D.C.) | 12V | 24V | 48V |
電壓精度 | ±2% |
|
|
電流 (A) max | 12.5 | 6.25 | 3.125 |
線性調整率 (LL-HL) (typ.) | ±0.5% |
|
|
負載調整率 (0-100%) (typ.) | ±1% |
|
|
最小負載 | 0% |
|
|
最大電容負載 | 6000 uF | 3000 uF | 2000 uF |
紋波 & 噪聲 (滿載) | 120mV | 200mV | 240mV |
效率 (at 230 VAC) | 93% | 93.5% | 93.5% |
保持時間 (typ.) | 10 ms |
|
|
保護 | 過流保護 | Auto recovery |
|
|
過壓保護 | Auto recovery |
|
|
短路保護 | Hiccup mode / Auto recovery |
|
|
隔離 | 輸入-輸出 (V.AC) | 4300V |
|
|
環境 | 工作溫度 | -40°C…+85°C (with derating) |
|
|
存儲溫度 | -40°C…+85°C |
|
|
溫度系數 | ±0.05%/°C |
|
|
操作高度 | OVC III : 5000m |
|
|
濕度 | 95% RH |
|
|
平均無故障時間 (MTBF) | >250,000 h @ 25°C (MIL-HDBK-217F) |
|
|
過壓類別 | III: Compliance to EN 61558; altitude up to 2000 meters. |
|
|
振動 | IEC60068-2-6 (10~500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes) |
|
|
沖擊 | IEC60068-2-27 |
|
|
物理 | 尺寸 (L x W x H) | 3.5 x 2.5 x 1.09 Inches (89.0 x 63.5 x 27.6 mm) |
|
|
尺寸公差 | Tolerance ±0.5 mm, Height Tolerance ±1 mm |
|
|
外殼材料 | Plastic resin (flammability to UL 94V-0) |
|
|
重量 | 320 g |
|
|
冷卻方式 | Free air convection |
|
|
安全 | 認證 | UL / IEC / EN 62368-1 |
|
|
符合標準 | IEC / EN 61558-1, IEC / EN 61558-2-16, IEC / EN 60335-1 |
|
|
EMC | 傳導EMI | EN55032 Class B |
|
|
輻射EMI | EN55032 Class B |
|
|
EMS (Noise Immunity) | EN 55035 |
|
|
