?LWH05060WAH國產替代PTH05060WAH無縫升級
發布時間:2025-07-02 16:46:07 瀏覽:99
在復雜多核處理器數字系統的電源電路中,TI的PTH05060WAH模塊憑借其高輸出電流和緊湊型尺寸廣受青睞。然而,隨著國產電源技術的發展,Leadway推出的LWH05060WAH提供了完美的原位替代方案,在性能參數精確匹配的前提下,進一步完善了溫度適應性和能效等級表現。
參數對比
參數 | PTH05060WAH(TI) | LWH05060WAH(Leadway) |
輸入電壓范圍 | 4.5V ~ 5.5V | 4.5V ~ 5.5V |
輸出電壓范圍 | 0.8V ~ 3.6V(可調) | 0.8V ~ 3.6V(可調) |
輸出電流 | 10A | 10A |
效率 | 94% | 94% |
封裝尺寸 | 10-DIP(25.4mm × 15.7mm × 8.9mm) | 10-DIP(25.4mm × 15.7mm × 8.9mm) |
工作溫度 | -40℃ ~ 85℃ | -40℃ ~ 116℃ |
LWH05060WAH關鍵功能:

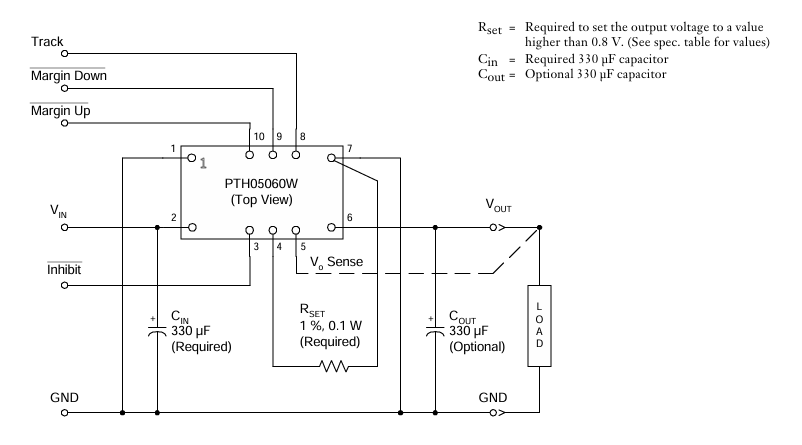

電阻調壓機制:通過外接0.1W 1%精密度電阻(100ppm/℃溫漂要求)實現0.8V-3.6V精準輸出
自動追蹤技術:兼容多模塊同步通電時序控制
保護機制:集成非閉鎖過電流保護、控制引腳關斷功能
Vo感知補償:可選擇連接以緩解線路壓降
替代可行性
電氣性能兼容
- 輸入/輸出電壓范圍、電流、效率基本一致,能直接替換無需調整電路設計。
- 輸出電壓可調功能(通過電阻設置)與 TI 原型號一致,滿足靈活配置需求。
機械尺寸匹配
- 封裝形式(10-DIP)及尺寸完全相同,PCB 布局無需調整,降低替換成本。
應用場景覆蓋
- 都適用于 DC/DC 轉換器、VRM(電壓調節模塊)等高頻率、大電流電源場景,目標應用包括多處理器系統、DSP、微控制器供電等。
成本與供應鏈優勢
- Leadway 作為國產廠商,價格也會更有競爭力,且供應鏈穩定性能優于部分進口品牌。
深圳市立維創展科技有限公司擁有20年電子元器件技術積累,專業的產品研發和品質團隊,造就Leadway電源模塊產品。以技術創新為核心,做最適合市場需求的產品規格。產品對標美系、日系,實現pin &pin替換如需要任何技術支持,或產品咨詢,歡迎咨詢.
