PMS152是應廣科技（PADAUK）推出的一款 8 位精簡指令集（RISC）單片機，專為對成本較為敏感的應用場景量身定制。PMS152憑借低功耗、高集成度以及易于開發等顯著優勢，在小家電、消費電子、工業控制以及智能家居等眾多領域得到了廣泛應用。

基礎配置與任務處理能力

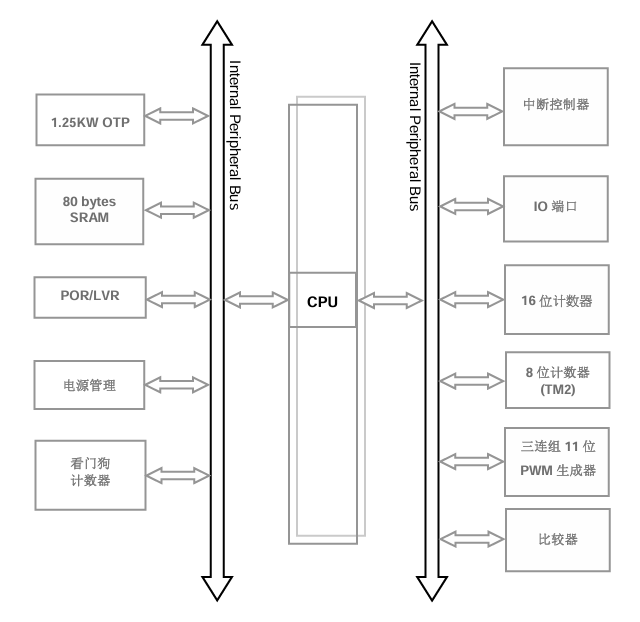

PMS152 內置 1.25KB OTP 程序存儲器和 80 字節數據存儲器，具備強大的功能模塊。它支持多組 PWM 輸出，擁有硬件比較器以及靈活的時鐘系統，能夠高效地完成 LED 控制、傳感器監測、電機驅動等多樣化任務。其典型應用場景豐富多樣，涵蓋智能燈具、遙控器、電池管理設備等，憑借出色的性價比與穩定性，成為入門級嵌入式開發的理想之選。

特性

通用適配：適用于 AC 阻容降壓供電或者對高 EFT 有要求的應用場景。不過，在必要時需對系統電路進行修改，以此提升抗干擾能力。

溫度耐受：工作溫度范圍寬泛，可在 -40 °C 至 85 °C 的環境下穩定運行。

系統特性

l 存儲容量：配備 1.25KW OTP 程序存儲器和 80 Byte 數據存儲器，滿足程序存儲與數據暫存需求。

l 定時計數：設有一個硬件 16 位計數器和一個 8 位定時器，其中 8 位定時器還可作為 PWM 生成器，PWM 分辨率有 6 位、7 位或 8 位可供選擇。

l PWM 生成：擁有一組三連套 11 位 SuLED（SuperLED）PWM 生成器及計數器，為 LED 控制提供有力支持。

l 比較功能：內置一個硬件比較器，可實現信號比較等操作。

l I/O 配置：提供 14 個 I/O 引腳，且均帶有上拉電阻選項。同時，三組不同的 I/O 驅動能力滿足多樣化需求：

l PB3、PB5、PB7：驅動電流 / 灌電流 = 7 mA / 30 mA；

l 其他 I/O（除 PA5 外）：7 mA / 14 mA；

l PA5：灌電流 4 mA。

l 此外，每個 I/O 引腳都可設定喚醒功能。

l 時鐘源選擇：時鐘源豐富，包括內部高頻 RC 振蕩器、內部低頻 RC 振蕩器以及外部晶體振蕩器，可根據實際需求靈活選擇。

l 喚醒功能：針對所有帶喚醒功能的 I/O，支持正常喚醒和快速喚醒兩種可選擇的喚醒速度。

l 復位電壓設定：具備 8 段 LVR 復位電壓設定功能，可設置為 4.0 V、3.5 V、3.0 V、2.7 V、2.5 V、2.2 V、2.0 V、1.8 V。

l 外部中斷引腳：有 2 組可選的外部中斷引腳，分別為 PA0/PB5，PB0/PA4。

l 參考電壓提供：Bandgap 電路可提供 1.2 V 參考電壓，為系統運行提供穩定的電壓參考。

CPU特點

處理模式：采用單一處理單元工作模式，確保處理過程簡潔高效。

指令系統：提供 86 個有效指令，且大部分為 1T（單周期）指令，執行速度快。

堆棧管理：可程序設定堆棧指針和堆棧深度，方便程序對堆棧進行靈活管理。

尋址模式：數據存取支持直接和間接尋址模式，使用數據存儲器即可當作間接尋址模式的數據指針（index pointer），操作便捷。

地址空間：I/O 地址與存儲地址空間相互獨立，避免地址沖突，提高系統穩定性。

臺灣應廣PADAUK MCU，主要產品有 OTP MCU、MTP MCU和BLDC、MCS系列產品，應用于家電、玩具、智能、馬達控制等場合。極佳的性價比，備受市場認可。深圳市立維創展科技授權代理銷售PADAUK應廣單片機，提供售前和售后技術支持服務，原廠原裝，價格優勢，歡迎咨詢。

訂購封裝信息：

PMS152-S16：SOP16（150 mil）

PMS152-M10：MSOP10（118 mil）

PMS152-1J16A：QFN 3 mm × 3 mm-16pin（0.5 mm pitch）

PMS152-S08：SOP8（150 mil）

PMS152-S14：SOP14（150 mil）

PMS152-U06：SOT23-6（60 mil）
