EV12AS200是E2V品牌的高性能12位1.5GSps模數轉換器，憑借獨特的差分輸出和可靠的同步機制，在高速數據采集與處理領域優勢顯著。

一、差分輸出鏈路

1. 物理層

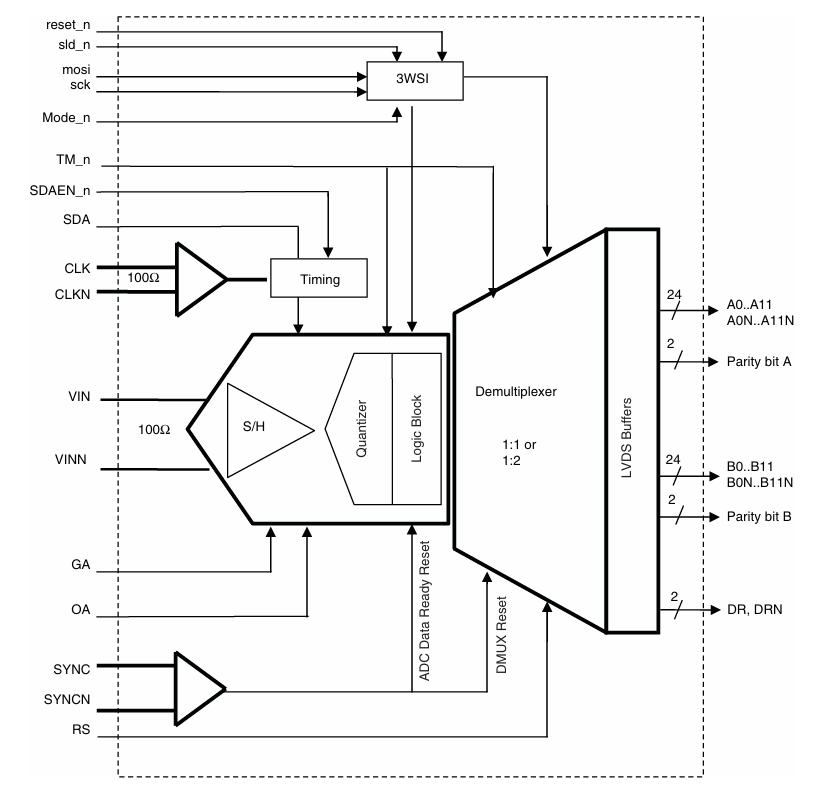

EV12AS200采用196-ball FPBGA封裝，有14對LVDS數據輸出（D0 - D13）和1對LVDS數據就緒時鐘（DCLK_P/N）。其片內自帶100Ω終端電阻，板端通常直接AC耦合到FPGA，無需額外并電阻。輸出擺幅典型值為350mV（差分700mV），共模電壓1.2V，符合IEEE-1596.3 LVDS標準。

2. 數據格式

該轉換器支持1:1（full-rate）和1:2（demux half-rate）兩種模式，由pin DEMUX選擇。12位分辨率固定，1:2模式下每對LVDS線寬降至6位（DDR輸出），方便后端FPGA用較低速率SERDES抓取。數據先輸出MSB，后輸出LSB，bit順序可通過3-線串口（3WSI）反轉。

3. 同步字/對齊碼

在Test Mode中，可插入12’hF0F或12’hA5A作為K-Code，FPGA檢測到后完成lane alignment。正常采樣模式下，同步字關閉，數據為原始ADC code。

二、時鐘與同步機制

1. 采樣時鐘

采樣時鐘可單端或差分輸入，評估板默認差分CLK±AC耦合，100Ω端接。時鐘最高頻率1.5GHz，要保證抖動jitter小于100fs（12kHz - 20MHz積分），才能維持datasheet的SNR/SFDR指標。

2. 輸出同步時鐘DCLK

DCLK頻率在1:1模式下為Fs，1:2模式下為Fs/2。它與數據邊沿對齊，FPGA需用IDELAY/PLL做90°相位旋轉后再采樣。DCLK上還有Frame標志（FR_P/N），每12個DCLK周期拉高一次，用于指示幀邊界。

3. 多片同步（SYSREF/多通道系統）

EV12AS200沒有JESD204B/C，官方給出“共時鐘 + 共SYSREF”的粗同步方案。用極低抖動合成器同時將CLK±扇出到所有ADC，FPGA產生低頻SYSREF脈沖（<1MHz）送到所有ADC的SYNC_IN引腳。ADC檢測到SYNC_IN上升沿后，內部計數器清零，確保所有ADC在同一采樣邊沿開始輸出數據。實測同步誤差小于±1采樣點（≈670ps @ 1.5GSps），能滿足大多數MIMO雷達、波束合成應用需求。

三、PCB設計注意事項

差分對長度匹配：DCLK與任意數據線的skew建議小于10mil；同組數據線差分對內skew小于2mil。

AC耦合電容：數據/時鐘線均用100nF電容，靠近ADC端放置，避免產生stub。

同步時序余量：給FPGA的LVDS接收器留不少于200ps的建立/保持窗口；必要時在ADC端用3WSI調整輸出延遲（Delay tap，共8級，每級約125ps）。

四、典型應用場景與同步優勢

1. 5G基站直接射頻下變頻

5G基站需將28GHz/39GHz射頻信號直接降至基帶，以減少中頻濾波器和混頻器數量，降低成本和功耗。EV12AS200的差分輸出和SDA功能可補償射頻前端鏈路延遲，確保I/Q信號正交性，降低誤碼率（BER）。

2. 相控陣雷達波束合成

相控陣雷達需要多通道ADC同步采樣，實現波束快速掃描和目標精準定位。EV12AS200通過觸發器函數和SDA調整，各通道ADC采樣時刻誤差小于5個時鐘周期，滿足軍事防空雷達對相位一致性的要求。

3. 高分辨率示波器信號捕捉

高分辨率示波器要實時采樣高頻信號，捕捉瞬態細節（如眼圖抖動）。EV12AS200的差分輸出可提升信噪比，結合1.5GSPS采樣率，能分析100G/400G以太網信號的眼圖質量，驗證鏈路合規性。
