RADIorC – MSSM (2.0-50 GHz) Generic 是 Raditek 推出的高性能通用型金屬背襯微帶隔離器/環行器（MSSM 系列）產品，專為毫米波及以下頻段設計，結合了寬頻覆蓋、高功率容量、低損耗和緊湊封裝等優勢，廣泛應用于5G通信、衛星通信、雷達系統及測試測量等領域。

性能參數

? 頻率范圍：2.0 – 50 GHz
? 帶寬：典型 10 %（可按需求定制）
? 技術實現：鐵氧體-on-鋼基板，金/銅薄膜微帶線路
? 工作溫度：–40 °C ~ +70 °C

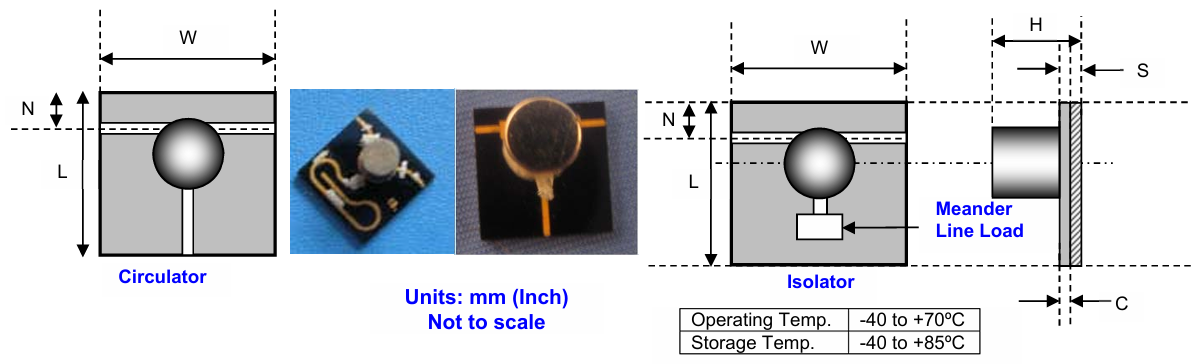

? 封裝/安裝：金屬背襯微帶（MSSM）載體，可直接焊接到微帶或共面線路上
? 應用：通用微波、毫米波系統內的信號隔離、反射保護、收發前端等

一、核心設計特點

金屬背襯微帶結構（MSSM）

基板設計：采用金屬背襯微帶線結構，將鐵氧體材料直接集成于微帶基板下方，并通過金屬背板實現散熱與機械支撐。

優勢：

低損耗：金屬背板減少介質損耗，提升信號傳輸效率。

高功率容量：金屬散熱結構有效分散熱量，支持連續波（CW）或脈沖功率傳輸。

易集成：可直接焊接于PCB或安裝于機箱，簡化系統設計流程。

鐵氧體旋磁材料技術

原理：利用鐵氧體在直流磁場下的法拉第旋轉效應，實現信號的單向傳輸（隔離器）或定向循環（環行器）。

優化：Raditek通過調整鐵氧體材料配方與磁路設計，在2.0-50 GHz頻段內實現低損耗、高隔離度特性。

寬頻與分頻段覆蓋

全頻段支持：2.0-50 GHz連續覆蓋，滿足毫米波全頻段需求。

分頻段選項：提供如3-18 GHz、18-40 GHz等子頻段型號，優化特定頻段性能（如更低損耗或更高隔離度）。

二、產品優勢

高頻與小型化平衡

在50 GHz高頻下仍保持低損耗（<0.75 dB）與高隔離度（>20 dB），同時通過微帶結構實現緊湊封裝，節省PCB空間。

高可靠性設計

無源器件特性：無電子元件老化問題，壽命長達10年以上。

環境適應性：工作溫度范圍-55℃至+85℃，滿足軍工及航空航天級需求。

靈活定制能力

支持頻段分割、功率容量調整及連接器類型定制，快速響應客戶差異化需求。

例如：針對衛星通信定制高隔離度（>30 dB）型號，減少級間干擾。

成本效益優化

通過規模化生產與材料優化，提供極具競爭力的價格，同時保持性能與進口品牌（如Sirenza、MDI）相當。

三、典型應用場景

5G毫米波通信

基站側：隔離發射機與天線間的反射信號，保護功率放大器（PA）免受損壞。

終端側：在相控陣天線中實現收發信號隔離，提升系統動態范圍。

衛星通信

地面站：在Ka/V頻段（20-50 GHz）支持高功率信號傳輸，同時隔離發射/接收鏈路，避免自激。

星載設備：通過微型化設計減輕衛星載荷，同時滿足高頻段低損耗需求。

雷達系統

相控陣?yán)走_(dá)：作為關鍵器件實現信號定向循環傳輸，支持多通道并行工作。

汽車?yán)走_(dá)：在77 GHz頻段提供高隔離度，提升目標檢測精度。

測試與測量

信號發生器：吸收被測設備（DUT）反射信號，保護儀器輸入端口。

頻譜分析儀：隔離強干擾信號，提升測量靈敏度。

深圳市立維創展科技授權代理RADITEK微波隔離器和環形器產品，部分型號備有現貨。產品原裝進口，質量保證，歡迎咨詢。

RADIorC – MSSM (2.0-50 GHz) Generic 微帶隔離器/環行器（MSSM 系列）的常見型號包括：

• RADIorC-6-18-MSSMWB-1WR-b

頻段：3-18 GHz（分頻段）

功率容量：1-5 W

特點：支持寬頻段覆蓋，適用于雷達、通信系統中的信號隔離與定向傳輸。

• RADC-8-12-MSSMY-WB-10WR-b

頻段：8-12 GHz

功率容量：10 W

特點：高功率型號，適用于衛星通信、測試測量等需要中功率傳輸?shù)膱?chǎng)景。

• RADC-12.0-13.5-MSSMY-3WL (9×6)-b

頻段：12-13.5 GHz

功率容量：3 W

特點：緊湊型設計，適用于對空間要求嚴格的系統，如相控陣?yán)走_(dá)天線。

• RADC-12-15-MSSMY-10WR (7.5×6.0)-b

頻段：12-15 GHz

功率容量：10 W

特點：平衡功率與頻段覆蓋，適用于5G毫米波基站、衛星地面站等場景。

• RADI-13.0-16.5-MSSM-XWR-XW Fwd-g18

頻段：13.0-16.5 GHz（全頻段或分頻段可選）

功率容量：1-2 W

特點：支持靈活頻段配置，適用于高頻段測試與測量設備。

• RADI-MSSM-H-e

頻段：5.9-19.7 GHz

功率容量：1-10 W

特點：覆蓋C波段至Ku波段，適用于衛星通信、雷達系統等多頻段應用。

• RADI-5.6-6.6-MSSDM-0.3W

頻段：5.6-6.6 GHz

功率容量：0.3 W

特點：低功率型號，適用于Wi-Fi 6E、5G NR等消費電子與通信設備。
