SQ79002AJE是SILERGY矽力杰推出的一款隔離式DC/DC轉換器，通常源于供應鏈中斷（如停產、交貨延遲或成本上漲）、性能升級需求（如追求更高效率、5kV隔離等級或更寬輸入范圍）、封裝尺寸限制（需更緊湊設計）、合規性要求（如更新安全認證或環保法規），以及技術迭代帶來的長期供貨保障和功能擴展（如多輸出或可調電壓）等考量，企業需綜合評估成本、性能、可靠性和開發周期后選擇最優替代方案。

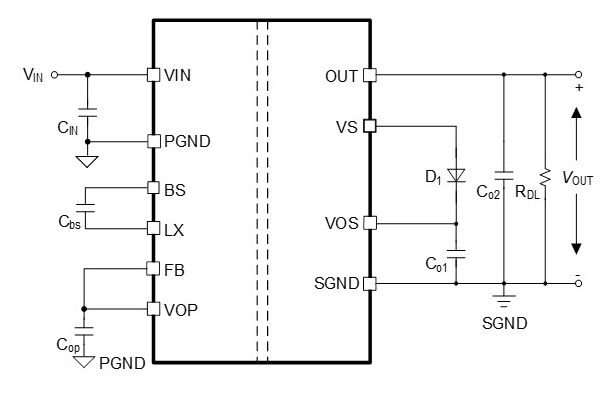

SQ79002AJE規格參數

輸入電壓范圍：4.5V-14V

輸出電壓：5V

功率：1W

隔離等級：3kVDC 隔離

封裝尺寸：9.6mm×3.4mm×2.8mm

方案 A：ADI MAX17687（單片 Iso-Buck，最高 5 W）

1. 器件

? MAX17687AATC+ 4 mm×4 mm TQFN-20

2. 關鍵參數

? 3.5–36 V 輸入（可接 5 V 母線）

? 隔離后 5 V→5 V/1 A 或 3.3 V→3.3 V/1.5 A（通過匝比設定）

? 集成 1 kV/3 kV 隔離變壓器，效率 85 %–90 %

3. 后級降壓

? 若需 0.8–3.3 V/6 A，可在隔離次級再用一顆 SQ79002AJE 或 TPS56C215 做二次降壓。

4. 認證 / 體積

? 4 mm×4 mm + 6.5 mm×5 mm 微型變壓器，總體積 ≈ 200 mm3；已通過 UL/EN 60950 隔離認證。

方案 B：TI SN6505B + 外置微型變壓器 + 次級同步 Buck

1. 器件鏈

? 驅動：SN6505BDBVR（SOT-23-6）

? 變壓器：Coilcraft DA2303-AL（5 mm×5 mm×3 mm，1 kVrms）或 Würth 750311485（4.8 mm×5.8 mm×2.8 mm，3 kVrms）

? 次級整流：MBRS340T3G（SMA）

? 次級 Buck：沿用 SQ79002AJE（3 MHz，6 A）

2. 關鍵參數

? 輸入 3.3 V/5 V，隔離輸出 5 V/1 W 或 3.3 V/1.5 W

? 效率 80 %–85 %（含后級 Buck 后整體 70 %–75 %）

3. 認證 / 體積

? 變壓器已通過 IEC/UL 隔離；整體高度 <3 mm，適合板內 PoL 場景。

方案 C：MPS MIDxW 系列（SIP/SMT 隔離磚）+ 次級 Buck

1. 器件

? MID1W0505A-2（SIP-4，5 V→5 V/200 mA，3 kV/5 kV 隔離）

? MID3W0505A-2（SIP-7，5 V→5 V/600 mA，3 kV/5 kV 隔離）

2. 級聯方式

? 先由 MID 模塊產生 5 V 隔離母線，再通過 SQ79002AJE 降壓到負載電壓。

3. 關鍵參數

? 效率 80 %–85 %（模塊）+ 90 %（次級 Buck）

? 成品模塊已通過 CE/UL；無需額外變壓器設計，交期最短。

選型速查表

結論

- 若追求最小化磁性件與調試工作量，首選MAX17687；

- 若已有 5 V 母線、只需1 W級隔離，可選SN6505B + Coilcraft/Würth 微型變壓器；

- 若要直接替換成品隔離磚，用MPS MIDxW即可，后級仍保留SQ79002AJE 做6 A降壓。

SILERGY(矽力杰)主要生產電源芯片、電源模塊等模擬器件。針對SILERGY矽力杰的電源模塊產品，立維創展提供pin to pin原位替代產品，現貨優勢價格，歡迎咨詢。
