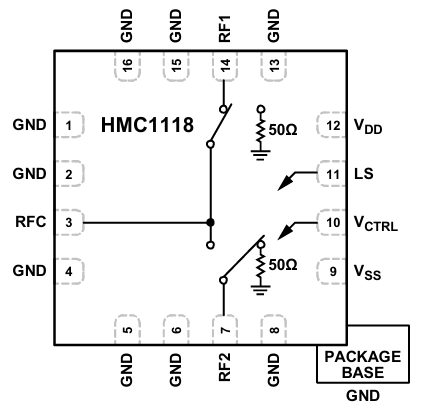

HMC1118是ADI（Analog Devices）推出的一款高性能非反射式單刀雙擲（SPDT）射頻開關，其工作頻率范圍覆蓋9 kHz至13 GHz，憑借低插入損耗（8 GHz時僅0.68 dB）、高隔離度（8 GHz時達48 dB）及優異的線性度（P1dB達37 dBm，IIP3達62 dBm），可廣泛應用于測試測量、衛星通信、軍用雷達及5G基站等高頻場景，支持正電壓控制（0/+3.3 V）與單電源模式，兼具高可靠性與設計靈活性。

主要特點

頻率范圍：9 kHz–13 GHz

插入損耗：0.68 dB（典型，8 GHz）

隔離度：48 dB（典型，8 GHz）

功率處理：35 dBm（通過路徑），27 dBm（端接路徑）

線性度：P1dB = 37 dBm，IIP3 = 62 dBm

控制邏輯：0 V / +3.3 V 正邏輯

供電：+3.3 V 與 ?2.5 V 雙電源（也可單電源工作，VSS 接地）

封裝：3 mm × 3 mm、16 引腳 LFCSP

電源與保護特性

雙電源供電：標稱需+3.3 V（VDD）和-2.5 V（VSS），但支持單電源模式（僅VDD=3.3 V，VSS接地），此時性能略有下降但仍可滿足多數應用。

低功耗：?jiǎn)坞娫茨Ｊ较码娫措娏鲀H20 μA，適合便攜設備。

ESD保護：2 kV人體模型（HBM）額定值，提升生產與使用安全性。

應用場景

測試儀器儀表：高隔離度和低插入損耗確保信號測量精度，快速建立時間支持自動化測試流程。

微波無線電與VSAT：寬頻帶覆蓋（9 kHz-13 GHz）滿足衛星通信和微波鏈路需求，高功率處理能力適應戶外環境。

軍用無線電與雷達：高線性度和隔離度抑制多信號干擾，ESD保護提升設備可靠性。

光纖與寬帶電信：低失真特性保障高速數據傳輸質量，適合5G基站和光模塊應用。

深圳市立維創展科技是ADI的分銷商，主要提供放大器、線性產品、數據轉換器、音視頻產品、寬帶產品、時鐘和定時IC、光纖通信產品、接口和間隔、MEMS和傳感器、電源和熱經管、處理器和DSP、射頻和圖形處理器、開關和分配器等，產品原裝現貨，價格優勢，歡迎咨詢。
