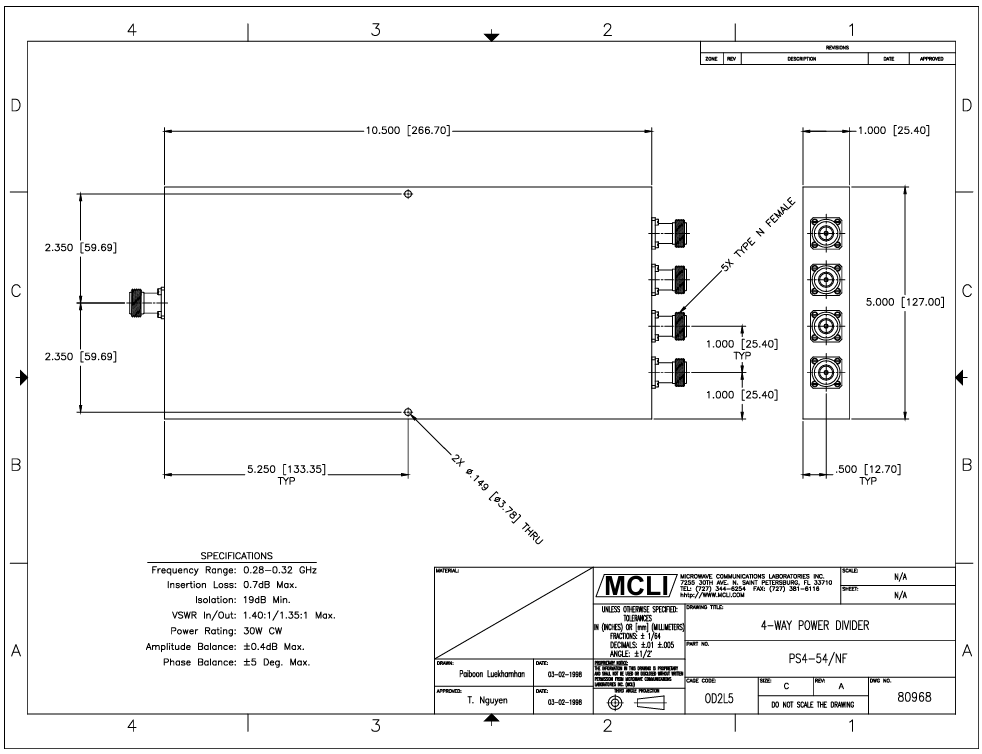

PS4-54/NF是MCLI（Microwave Components Laboratories Inc.）推出的一款表面貼裝（SMT）4路功率分配器/合路器，其“NF”后綴明確標識該產品為符合RoHS標準的無鉛版本，既滿足高頻信號分配與合成的技術需求，又契合環保法規要求，適用于5G通信、衛星系統等對可靠性與環境適應性要求嚴苛的領域。

規格參數

頻率范圍：0.5 – 4.0 GHz

插入損耗：≤ 1.2 dB

幅度平衡：±0.2 dB

相位平衡：±2°

隔離度：≥ 20 dB

駐波比：≤ 1.25 : 1（端口）

功率處理：20 W

封裝尺寸：0.50″ × 0.60″ × 0.15″（12.7 × 15.2 × 3.8 mm）

表面鍍層：Ni-Pd-Au，兼容無鉛回流焊

工作溫度：–55 ℃~ +85℃

核心功能與特性

功率分配與合成

l 分配功能：將一路輸入信號均等分為4路輸出，每路功率為輸入功率的1/4（分配損耗約6dB），適用于信號覆蓋擴展、多天線系統等場景。

l 合成功能：反向使用時，可將4路輸入信號合成為一路輸出，總功率為各路輸入功率之和，常用于信號接收端或功率放大器輸入級。

SMT貼片設計

l 小型化：采用表面貼裝技術（SMT），體積緊湊，適合高密度集成，可直接貼附于PCB板，節省空間。

l 輕量化：重量輕，便于集成于無人機、衛星等對重量敏感的平臺，降低系統負荷。

寬頻帶覆蓋

l 頻率范圍：通常覆蓋DC至數GHz（具體需參考產品手冊），支持5G基站、衛星通信等高頻應用。

l 低損耗：插入損耗低（典型值≤1.0dB），減少信號傳輸損耗，保障系統效率。

高可靠性

l 環境適應性：工作溫度范圍寬（如-40℃至+85℃），適應極端環境，如戶外基站、車載系統。

l 機械穩定性：符合MIL-STD-202標準，通過振動、沖擊測試，確保長期穩定運行。

關鍵技術指標

駐波比（VSWR）：≤1.5，表明元件阻抗與系統特性阻抗匹配良好，減少信號反射。

隔離度：支路端口間隔離度≥16dB，防止信號串擾，保障多路信號獨立性。

相位與幅度平衡性：相位差≤6°，振幅差≤1.0dB，確保多路信號同步性，適用于相控陣天線等高精度場景。

應用場景

5G基站

l 信號分配：將基站發射信號分配至多個天線，實現無縫覆蓋和高速數據傳輸。

l 測試與校準：在基站測試中，模擬多用戶場景，驗證接收機靈敏度和動態范圍。

衛星通信

l 信號合成：將多個接收天線信號合成一路，提高接收靈敏度，適用于北斗導航、車載高精度導航等場景。

l 中頻信號分配：將衛星中頻信號均等分配至多個接收機，實現多通道并行處理。

雷達系統

l 相控陣天線：通過功率分配器/合路器實現信號相位控制，優化雷達波束指向和分辨率。

l 多普勒系統：在和差三路單脈沖雷達中，為混頻器提供載頻功率，支持目標跟蹤和測速。

無線局域網（WLAN）

l 信號擴展：將輸入信號分配至多個天線或接收器，提升網絡覆蓋范圍和容量。

l MIMO系統：支持多輸入多輸出技術，提高數據傳輸速率和抗干擾能力。

測試與測量

l 儀器校準：用于頻譜分析儀、網絡分析儀等設備的輸出功率校準，確保測試結果準確性。

l 電路性能評估：通過測量反射功率和傳輸功率，評估射頻電路的功率分布和效率。

深圳市立維創展科技有限公司授權代理銷售MCLI產品，MCLI以其快速高效的工藝和原材料庫存優勢，能夠實現快速生產和制造。MCLI符合ISO 9001：2000認證標準，并通過了MIL-I-45208和MIL-Q-9858A認證。歡迎咨詢。
