ADI我國25周年,在強勢的模數轉換器基礎上,ADI經過并購完成了才能的邊界拓展。2014年收買訊泰科技,讓ADI的RF完成了0-110GHz的才能范圍,在微波、毫米波等技能上有完整的產品線支撐客戶的產品開發;2017年完成對凌力爾特的收買,合并后的年度營收僅次于TI,成為全球第二大模仿半導體芯片公司。產品線互補效應掩蓋了大中小客戶商場。
ADI作為全球領先的數據轉換和信號處理技術提供商,在全球擁有12.5萬客戶,覆蓋醫療衛生、汽車、通信、工業、能源等各類電子設備制造商。
?在全球模擬集成電路市場上,Ti和Adi是兩大領先廠商。根據ICinsights2018年全球十大模擬IC供應商排名,Ti以108億美元占據18%的市場份額,而排名第二的ADI以55億美元占據9%的市場份額。雖然這兩家IDM廠商多年來通過戰略并購和產品優化取得了這樣的領先地位,但其以模擬為主的經營戰略無疑值得國內芯片企業借鑒。
?2019年,全球的半導體工業總值已增長至近5000億美元,年復合增長率平均在6%左右。在這快速增長的半導體工業中,模仿芯片則是一個低沉而又巨大的商場,2018年全球模仿芯片商場規模已打破600億美元大關,估計到2022年將達到748億美元。
EV10DS130AZP?是一個12位的3 GSps DAC,帶有一個集成的4:1或2:1多路復用器,允許與標準LVDS FPGAs輕松接口。這得益于OCDS、PSS等用戶友好的特性。它嵌入了不同的輸出模式(RTZ、NRZ、窄RTZ、RF),允許性能優化取決于奈奎斯特工作區。
EV10DS130xG?是具有集成4:1或2:1多路復用器的12位3 GSps DAC,可輕松與標準LVDS FPGA接口。這得益于OCDS、PSS等用戶友好的特性。它嵌入了不同的輸出模式(RTZ、NRZ、窄RTZ、RF),允許性能優化取決于奈奎斯特工作區。
EV12DS130xZP?是具有集成4:1或2:1多路復用器的12位3 GSps DAC,可輕松與標準LVDS FPGA接口。與標準的LVDS FPGAs接口,這得益于OCDS、PSS等用戶友好的特性。它嵌入了不同的輸出模式(RTZ、NRZ、窄RTZ、RF),允許性能優化取決于奈奎斯特工作區。
EV12DS130xG?是具有集成4:1或2:1多路復用器的12位3 Gsps DAC,可輕松與標準LVDS FPGA接口。噪聲功率比(NPR)性能,在超過900 MHz的瞬時帶寬上,在3 GSPS時相當于10位,在3 GSPS時在整個第一奈奎斯特區上具有70 dB的線性度(SFDR,IMD)(NRZ功能),該產品非常適合高端應用,例如任意波形發生器和寬帶DDS系統。
EV12DS460A?是世界上第一個支持K波段的數模轉換器,這款數模轉換器突破性的DAC提供了超過7GHz的模擬帶寬,可實現高達K波段(26.5GHz)的多頻帶直接數字合成。

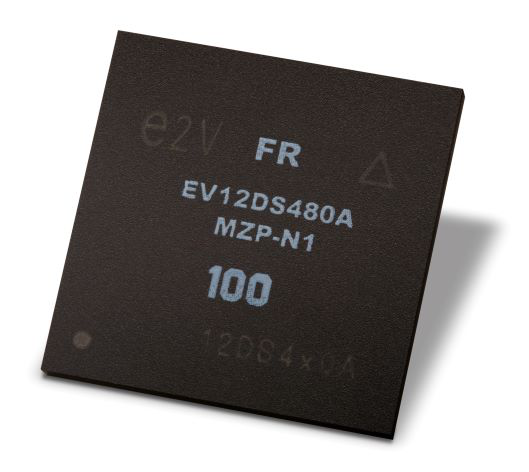

EV12DS480A?系列具有K波段功能的DAC的最新產品,這款新型DAC提供了超過7GHz的模擬帶寬,從而可以實現高達K波段(26.5GHz)的多頻帶直接數字合成。
EV12DS400A?是E2V品牌的12位DAC提供0至7GHz的高頻譜純度,這款突破性的DAC提供了超過7GHz的模擬帶寬,便于在L,C和S波段進行多頻段直接數字合成。此外,30ps的上升/下降時間也使該器件成為時域應用的理想選擇。靈活的4:1或2:1輸入多路復用器可實現高達4.5 GSPS的采樣率。
TS8388B?是一個單片8位模數轉換器,設計用于在高采樣率高達1 Gsps。TS8388B采用了一種創新的體系結構,包括片上采樣和保持(S/H),由先進的高速雙極工藝。片上S/H具有1.5GHz的全功率輸入帶寬,在欠采樣時提供卓越的動態性能應用程序(數字化時為高)。
AT84AD001B是一種單片雙8位模數轉換器,具有低1.4W功耗和卓越的數字化精度。它集成了雙芯片跟蹤/保持,提供提高了動態性能,采樣率高達1 Gsps,輸入頻率帶寬超過1.5千兆赫。雙重概念、集成解復用器和簡單的交織方式使得該設備適用于所有雙通道應用,如直接射頻轉換或數據采集。
?AT84AD001C是一種單片雙8位模數轉換器,具有低1.56W功耗和卓越的數字化精度。它集成了雙芯片跟蹤/保持,提供提高了動態性能,采樣率高達1 Gsps,輸入頻率帶寬超過1.5千兆赫。雙重概念、集成解復用器和簡單的交織方式使得該設備適用于所有雙通道應用,如直接射頻轉換或數據采集。3線串行接口的智能功能消除了對外部組件的需求通常是增益和偏移調諧以及其他參數設置所必需的,導致空間和功率降低以及系統靈活性。
?AT84AD004B是一個單片雙8位模數轉換器,提供低1.4W功耗和卓越的數字化精度。它集成了雙芯片跟蹤/保持,提供提高了動態性能,采樣率高達500 Msps,輸入頻率帶寬為1 GHz。雙重概念、集成解復用器和簡單的交織方式使得該設備適用于所有雙通道應用,如直接射頻轉換或數據采集。3線串行接口的智能功能消除了對外部組件的需求通常是增益和偏移調諧以及其他參數設置所必需的,導致空間和功率降低以及系統靈活性。
EV8AQ165?是由四個ADC由四個9位ADC核心組成,這些核心可以獨立考慮(4通道模式)或按2 x 2核分組(2通道模式,ADC交叉2 x 2)或1通道模式(所有四個adc都交織在一起)。所有四個ADC都由相同的外部輸入時鐘信號進行時鐘,并通過行業標準進行控制串行外設接口。模擬多路復用器(交叉點開關)用于選擇模擬輸入取決于四模數轉換器使用的模式。
?EV8AQ160是E2V的一款單芯片芯片,具有四個獨立的數字可編程8位1.25 Gsps ADC通道,當通過行業標準SPI(串行外圍接口)和片上組件進行交錯時,這些通道將被集成。提供2通道x 2.5 Gsps或1通道x 5 Gsps的數據轉換速率。
?TS83102G0BMGS是一種單片10位模數轉換器,設計用于以高達2 gsp的極高采樣率對寬帶模擬信號進行數字化。它采用了一種創新的體系結構,包括片上采樣和保持(s/h)。3.3ghz的全功率輸入帶寬和帶寬平坦度性能使高中頻和高帶寬的數字化成為可能大帶寬信號。
?TS83102G0是一個10位1.2 Gsps DAC,帶有一個集成的4:1多路復用器,允許與標準燃氣。550mhz以上的增強線性和噪聲功率比(在1.2gsps下為9.5位等效)性能瞬時帶寬使本產品特別適用于高端應用,如任意波形發生器和寬帶DDS系統。
?AT84AS003結合了10位1.5 Gsps模數轉換器和1:4 DMUX,設計用于寬帶信號的精確數字化。它具有8.0個有效位(ENOB)和-58個dBc全第一奈奎斯特區1.5gsps的無雜散動態范圍(SFDR)。1:4多路數字輸出與LVDS邏輯兼容,便于與標準接口FPGA或DSP。AT84AS003在最高1.5 Gsps下工作。AT84AS003的尺寸為25×35毫米EBGA 317包裝。此包具有與FR4板相同的TCE,在承受巨大的熱沖擊。
AT84AS004結合了10位2 Gsps模數轉換器和1:4 DMUX,設計用于第一或第二奈奎斯特區寬帶信號的精確數字化。它的特點是7.8有效2 Gsps時的位數(ENOB)和–55 dBFS無雜散動態范圍(SFDR)第一個奈奎斯特區和7.5位,在第二個奈奎斯特上有54分貝的SFDR。
?AT84AS008是E2V品牌的高線性度的10位2.2 Gsps版本,在性能上進行了重大改進,同時保留了與當前TS83102G0B 10位2 Gsps ADC相同的功能和I / O接口。對于需要對該ADC(2.2Gsps)輸出進行解復用的應用,AT84AS008GL可提供新的配套芯片DMUX AT84CS001TP:低功率(2.6W)可選1:2/4 DMUX,適用于雷達,EW等應用,衛星數字接收器,高端儀器數據采集板和示波器。
?EV10AS150A結合了10位2.5 Gsps全雙極模數轉換器芯片,驅動全雙極DMUX芯片具有可選的解復用比(1∶2)或(1∶4)。ADC的5 GHz全功率輸入帶寬允許在高中頻區域(Lúu波段或Súu波段)數字化高達1 GHz的寬帶信號。
EV10AS152A?結合10位3 Gsps全雙極模數轉換器芯片,驅動雙極性DMUX芯片,具有可選擇的解復用比(1∶2)或(1∶4)。5GHz全功率輸入ADC的帶寬允許在高如果是區域,在L~U波段或S~U波段。1:4多路數字輸出與LVDS邏輯兼容,可方便地與標準FPGA或DSP。
?EV10AS150B是一個10位2.6 Gsps ADC,與1:4解復用器(DMUX)結合,允許降低輸出數據流的可選因子為2或4。對于最大操作速度,DMUX必須以1:4模式使用。ADC工作在從模擬輸入到數字輸出的全差分模式。ADC差分模擬輸入和時鐘輸入端接在芯片上100Ω。
?EV10AS180A是一個10位1.5 GSps ADC。該裝置包括前端軌道和保持臺(T/H),然后是模擬編碼級(模擬量化器),它輸出由模擬量化。連續的鎖存庫將模擬殘留物重新生成邏輯級別在進入糾錯電路和再同步階段之前100Ω差動輸出緩沖器。
?EV10AQ190A ADC是一個帶有四個獨立數字可編程10位1.25 GSPS ADC通道的單片機。當交織時,它可以提供兩個通道x 2.5gsps或一個通道x5gsps的數據轉換速率。
?AT84AS001是E2V的12位模數轉換器系列中的第一款。它是一個高性能的12位,500 MSPs模數轉換器,具有低功耗和真正的12位線性,適用于中頻采樣應用。
?EV12AS200是一個12位1.5 GSPS ADC。該裝置包括前端跟蹤和保持級(Th),接著是模擬編碼級,其輸出由模擬量化產生的模擬殘余。連續的鎖存器將模擬殘余物重新生成到邏輯電平,然后進入糾錯電路和再同步階段,接著是帶100Ω差分輸出緩沖器的demux。
?EV12AS200A是一個基于前端跟蹤和保持級的12位1.5GSps ADC模數轉換器,然后是模擬編碼級的模擬量化器,其輸出通過模擬量化。連續鎖存器將模擬剩余重生成邏輯電平、糾錯電路和再同步電平,然后再生成具有100個差分輸出的解復用器緩沖器。該轉換器集成了一個三線串行接口3WSI電路,可由模式信號激活或不激活。通過3WSI訪問的主要功能也可以通過硬件訪問。
