5-GSPS PCIE 任意波形發生器 - AWG461 EUVIS
發布時間：2022-10-12 16:38:10 瀏覽：5282

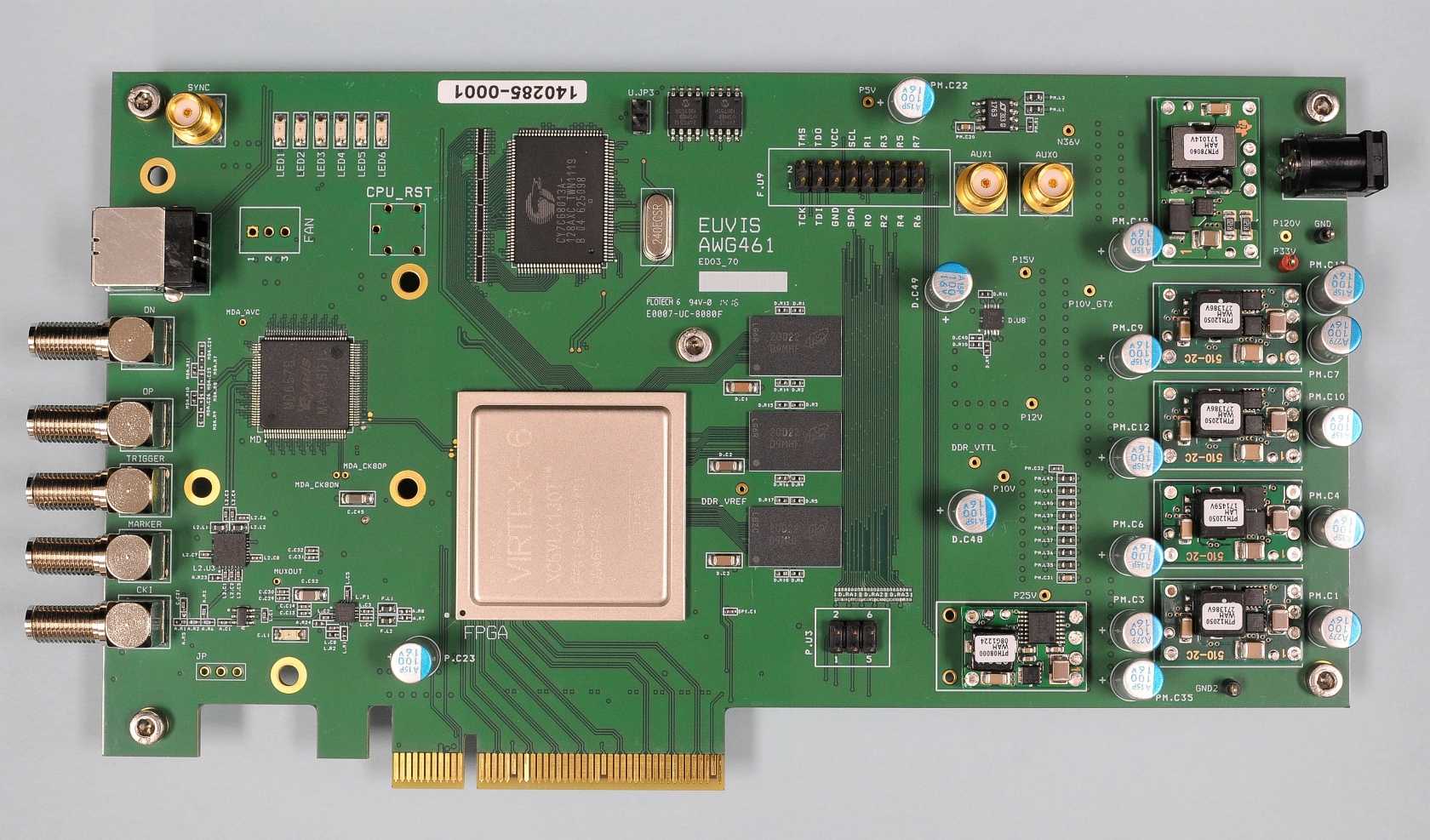

EUVIS的AWG461模塊是種高速度、單通道PCIe任意波形發生器，特別適合前端應用。AWG461可形成采樣率高至5GSPS的CW波形。板載DRAM提供高至1Gx12位數據存儲器。深度儲存器提供通信技術所需要的長波形，如正交頻分復用(OFDM)。單端輸入時鐘50-Ω端接，可以接受高至5GHz射頻時鐘信號頻時鐘信號6dBm。AWG461_RF輸出是兩個具備差異的模擬輸出50-Ω后端。AWG461接收高速度觸發信號并形成可編程標識信號的模塊。波形形成可門控或突發性模式下操控波形形成。用戶頁面可以使用動態修改波形信息。AWG461可以通過PCIe接口由基于PC的GUI操控。配套API編程界面多為語言軟件編程界面?？蓱?yīng)用數個AWG461模塊形成各種同步信號。
主要特征
12位DAC
差分50-Ω端接輸出
標準AWG的采樣率為5GSPS，外部時鐘為5GHz
可選擇采樣率范圍：2~5GSPS，外部時鐘為2~5GHz
具備多頁的配置高至1Gx12位字儲存深度
在5GHz時鐘速率下高至0.2秒的波形
接收外部觸發并形成標識信號（可編程）
可編程循環和突發性重復
多模塊同步
PCIeGen-1/4-LaneBMD/DMA端口
12V開關電源
用戶友好的輸入數據類型以及各種內嵌波形
配套API和軟件驅動程序，有利于系統開發
與Matlab2010a兼容的API
與LabView兼容的API
多AWG同步
標準PCIe外形尺寸：7.626x3.87x0.85(WxHxD)英寸
應用
靈活的Euvis深儲存器AWG模塊能夠形成具有較高的采樣率、動態頁面選擇及其連續或突發性模式操控的任意模式，從而使得AWG適合于各種前端應用，例如：
正交頻分復用(OFDM)發射機
光OFDM發射機
超寬頻發射機
線性調頻(LFM)和啁啾
調頻連續波雷達(FMCW)
電子戰
VSAT衛星通訊
測試和測量儀器
