HMC-APH518/HMC-APH518-SX兩級GaAs HEMT MMIC 1 W功率放大器 ADI現貨出售

發布時間：2018-06-25 11:45:42 瀏覽：6901

HMC-APH518是一款兩級GaAs HEMT MMIC 1 W功率放大器，工作頻率范圍為21至24 GHz。 HMC-APH518提供17 dB增益，采用+5V電源電壓時具有+30.5 dBm輸出功率（1 dB壓縮）。所有焊盤和芯片背面都經過Ti/Au金屬化，放大器已完全鈍化以實現可靠操作。

HMC-APH518 GaAs HEMT MMIC 1 W功率放大器兼容傳統的芯片貼裝方式，以及熱壓縮和熱超聲線焊工藝，非常適合MCM和混合微電路應用。此處顯示的所有數據均是芯片在50 Ω環境下使用RF探頭接觸測得。

品牌	型號	描述	貨期	庫存
ADI	HMC-APH518 HMC-APH518-SX	1 W功率放大器，21 - 24 GHz	現貨	155

HMC-APH518應用

點對點無線電
點對多點無線電
VSAT
軍事和太空

HMC-APH518優勢和特點

輸出IP3： +39 dBm
P1dB： +30.5 dBm
增益： 17 dB
電源電壓： +5V
50 Ω匹配輸入/輸出
裸片尺寸：
4.49 x 1.31 x 0.1 mm

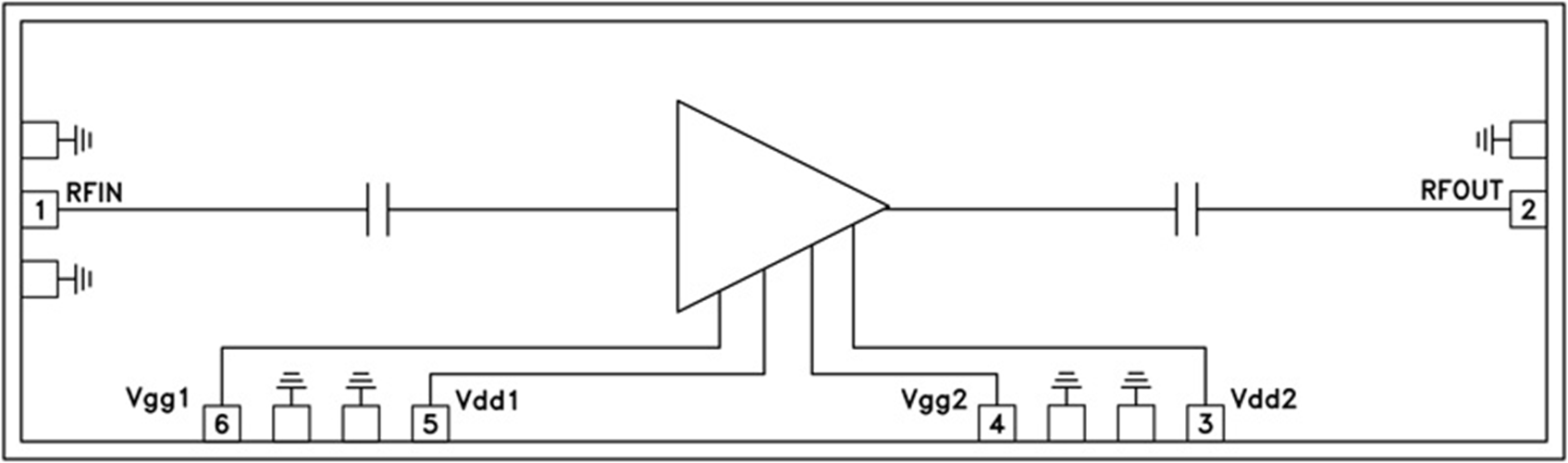

HMC-APH518結構圖
