ADF4159WCCPZ小數N分頻頻率合成器原裝現貨

發布時間：2019-02-20 16:00:57 瀏覽：1623

ADF4159WCCPZ是一款具有調制、以及快速和慢速波形產生能力的13 GHz小數N分頻頻率合成器，該器件使用25位固定模數，提供次赫茲頻率分辨率。

ADF4159WCCPZ由低噪聲數字鑒頻鑒相器(PFD)、精密電荷泵和可編程參考分頻器組成。該器件內置一個Σ-Δ型小數插值器，能夠實現可編程小數N分頻。 INT和FRAC寄存器可構成一個總N分頻器(N = INT + (FRAC/225))。

ADF4159WCCPZ可用于實現頻移鍵控(FSK)和相移鍵控(PSK)調制。還有一些可用的頻率掃描模式，可在頻域內產生各種波形，例如鋸齒波和三角波。掃描可以設置為自動進行，也可以設置為通過外部脈沖手動觸發每個步驟。 ADF4159WCCPZ具有周跳減少電路，可進一步縮短鎖定時間，而無需修改環路濾波器。

所有片內寄存器均通過簡單的三線式接口進行控制。 ADF4159采用2.7 V至3.45 V模擬電源和1.62 V至1.98 V數字電源供電，不用時可以關斷。

品牌	型號	貨期	庫存
ADI	ADF4159WCCPZ	1周	100

如若您需要購買ADF4159WCCPZ，請點擊右側客服聯系我們?。。?/span>

應用

通信基礎設施
通信測試設備
儀器儀表

FMCW雷達

優勢和特點

RF帶寬達13 GHz
高速和低速FMCW斜坡發生
25位固定模數可提供次赫茲頻率分辨率
PFD頻率最高達110 MHz
歸一化相位噪底：?224 dBc/Hz
FSK和PSK功能
鋸齒波、三角波和拋物線波形發生
斜坡與FSK疊加
具有2種不同掃描速率的斜坡

斜坡延遲、頻率回讀和中斷功能
可編程相位控制
2.7 V至3.45 V模擬電源供電
1.8 V數字電源供電
可編程電荷泵電流
三線式串行接口
數字鎖定檢測
ESD性能： 3000 V HBM、1000 V CDM
通過汽車應用認證

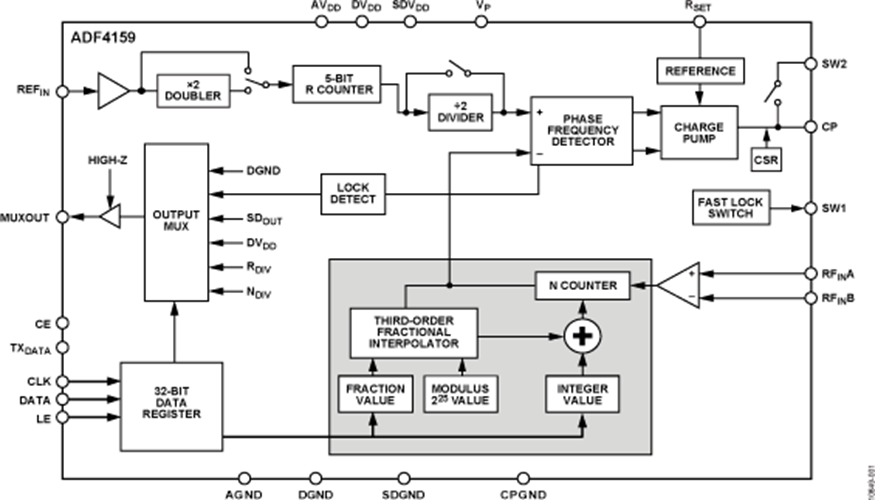

示意圖
