HMC524ALC3B/HMC524ALC3BTR緊湊型GaAs MMIC I/Q混頻器 ADI現貨

發布時間：2018-07-02 11:41:18 瀏覽：2004

HMC524ALC3B是一款緊湊型GaAs MMIC I/Q混頻器，采用符合RoHS標準的無引腳SMT陶瓷封裝。該器件可用作鏡像抑制混頻器或單邊帶上變頻器。該混頻器采用兩個標準雙平衡混頻器單元和一個90度混合器件，均采用GaAs MESFET工藝制造。 HMC524ALC3B低頻正交混合器件用于產生100 MHz IF輸出。該產品為混合型鏡像抑制混頻器和單邊帶上變頻器組件的小型替代器件。立維創展 ADI現貨HMC524ALC3B無需線焊，可以使用表貼制造技術。

品牌	型號	描述	貨期	庫存
ADI	HMC524ALC3B HMC524ALC3BTR	GaAs MMIC I/Q混頻器22 - 32 GHz	現貨	237

HMC524ALC3B應用

點對點和點對多點無線電
VSAT
測試設備和傳感器

軍用最終用途

HMC524ALC3B優勢和特點

無源：無需直流偏置
轉換損耗： 9 dB
鏡像抑制： 20 dB（典型值）
LO至RF隔離：35 dB（典型值）
LO至IF隔離：25 dB（典型值）
IP3：18 dBm（典型值）
P1dB：17 dBm（典型值）
中頻引腳頻率：DC ? 4.5 GHz
12引腳、3 mm × 3 mm SMT陶瓷封裝

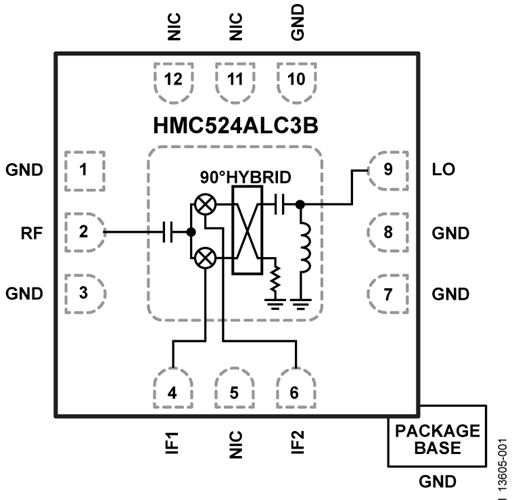

HMC524ALC3B結構圖
