HMC977LP4E/HMC977LP4ETR軍用雷達下變頻器 ADI現貨

發布時間：2018-07-03 10:41:21 瀏覽：2535

HMC977LP4E是一款緊湊型GaAs MMIC I/Q下變頻器，采用符合RoHS標準的無引腳SMT封裝。該器件提供14 dB的小信號轉換增益、2.7 dB的噪聲系數和21 dBc的鏡像抑制性能。 HMC977LP4E采用LNA，后接由有源x2倍頻器驅動的鏡像抑制混頻器。該鏡像抑制混頻器使得LNA之后無需使用濾波器，并可消除鏡像頻率下的熱噪聲。它具有I和Q混頻器輸出，所需外部90°混合型器件用于選擇所需邊帶。立維創展 ADI現貨HMC977LP4E是混合型鏡像抑制混頻器下變頻器組件的小型替代器件，兼容表貼制造技術。

品牌	型號	描述	貨期	庫存
ADI	HMC977LP4E HMC977LP4ETR	I/Q下變頻器，采用SMT封裝，20 - 28 GHz	現貨	129

HMC977LP4E應用

點對點和點對多點無線電
軍用雷達、EW和ELINT

衛星通信

HMC977LP4E優勢和特點

轉換增益： 14 dB
鏡像抑制： 21 dBc
2 LO至RF隔離： 45 dB
噪聲系數： 2.5 dB

輸入IP3： 1 dBm
24引腳4 x 4 mm QFN封裝： 16 mm2

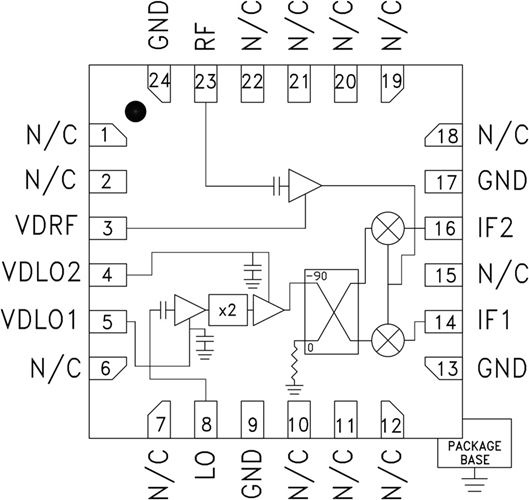

HMC977LP4E結構圖
